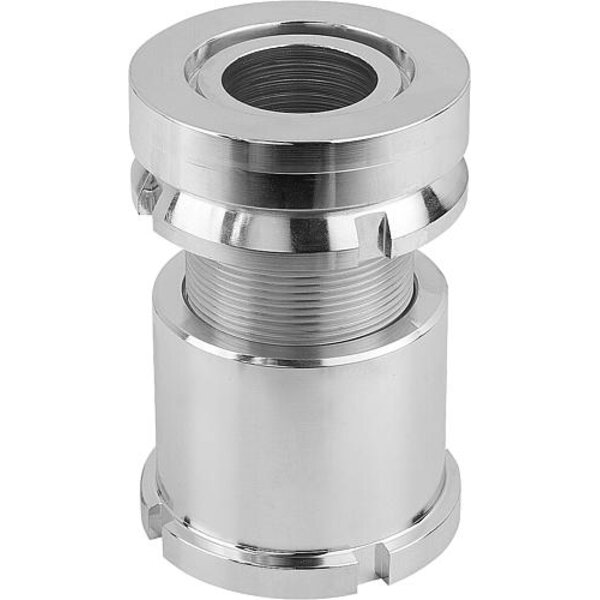

Werkstoff: Normalausführung 1.7225, Edelstahlausführung 1.4305. Ausführung: Normalausführung galvanisch verzinkt, blau passiviert. Edelstahlausführung blank. Bestellbeispiel: K0057.1506 Hinweis: Die Höhenverstell-Elemente mit Kugel-Ausgleichsscheibe finden dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebselementen und Fertigungsstraßen geht. Durch diese kann eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4° erfolgen. Sie zeichnen sich durch ihren großen Verstellweg von 15 mm bis 50 mm aus. Die statische Zusatzbelastung F1 steht nach Abzug der Vorspannkraft (Schraube 8.8, µ m = 0,125) von der Gesamtbelastung F zur Verfügung. Zubehör: Kugel-Ausgleichs-Scheiben K0691

Technische Eigenschaften:

• Ausführung 1: mit Kugel-Ausgleichsscheibe
• Benennung: Höhenverstell-Element
• D=Innendurchmesser: 33
• D1: M60x2
• D2=Außendurchmesser: 80
• F kN: 495
• F1 kN: 218
• für Schraube : M30
• Gewicht in kg (ERP): 2.5550
• H max. : 144
• H min. : 94
• Kontermutter: ohne Kontermutter
• M: 3
• Material Grundkörper: Vergütungsstahl
• N: 7
• a: 4°
• ¿H: 50
