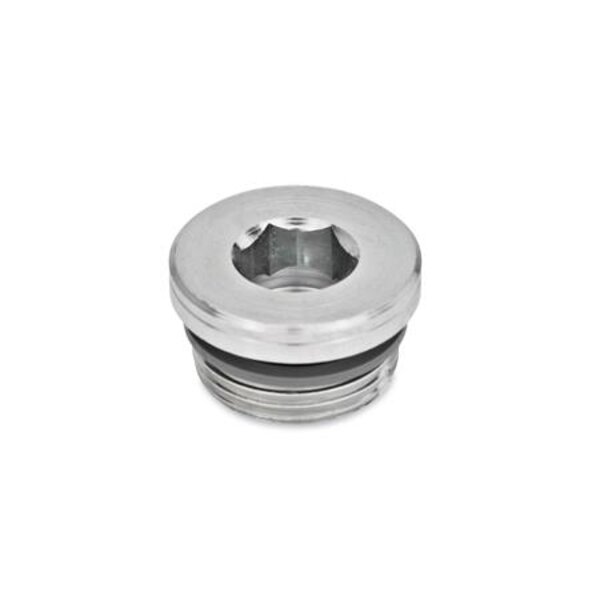

Die Abmessungen der Verschlussschrauben GN 749 entsprechen weitgehend DIN 908 und sind mit dem Außendurchmesser d2 auf Einschraublöcher für Rohrverschraubungen nach DIN 3852 abgestimmt. Abweichend von der DIN-Ausführung haben sie jedoch eine elastische Dichtung (Gummi). Diese ist in einem radialen und planseitigen Einstich eingebettet, dadurch ist der Dichtring nicht verlierbar und kann beim Anziehen nicht herausgequetscht werden. Die Angaben über den zulässigen Betriebsdruck sind unverbindliche Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatz geeignet ist, muss in jedem Einzelfall vom Anwender geprüft werden.

Technische Eigenschaften:

• Bohrungsdurchmesser: 14
• d3: 11.9
• empfohlenes Anzugsmoment in Nm: 12
• Feingewinde d1: M 10 x 1
• Form: B - Dichtung Gummi FPM (Viton^®^)
• Gewicht: 0.007 kg
• l1: 8
• l2: 4
• max. zulässiger Betriebsdruck in bar: 400
• s: 5
• Werkstoff: ST - Stahl
