KIPP Montageplatte D=10

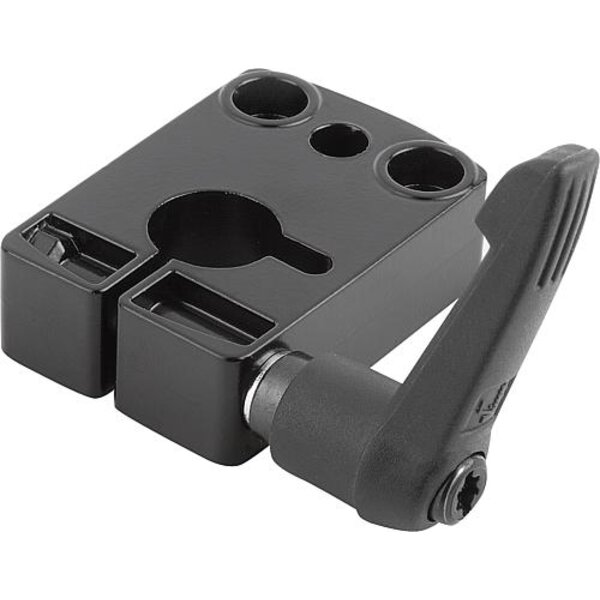

MONTAGEPLATTE MIT KLEMMHEBEL SEITLICH, EL=1, D=10 33X15X47, ZINK, KOMP:KUNSTSTOFF
Artikelnummer: 480K0414.04101

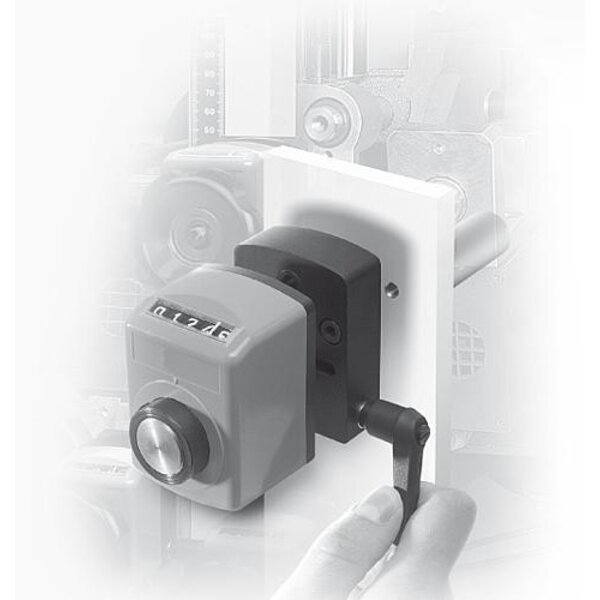

Montageplatten bilden eine kompakte Einheit in Verbindung mit Positionsanzeigern. Sie garantieren eine zuverlässige Spindelklemmung ohne zusätzliche Konstruktionsarbeit.
Werkstoff:
Einbaulage 1, Gehäuse Zinkdruckguss.
Einbaulage 3, Gehäuse Aluminium.
Klemmhebel Kunststoff.
Ausführung:
Einbaulage 1, Gehäuse lackiert.
Einbaulage 3, Gehäuse eloxiert.
Klemmhebel schwarzgrau.
Bestellbeispiel:
K0414.09121
Hinweis:
Aufgrund der einfachen Montage ist die Montageplatte auch zur Nachrüstung an bestehenden Anlagen gut geeignet.
Technische Eigenschaften:
- A: 21
- A2: 22
- A3: 11
- A4: 23,5
- A5: 7,5
- Ausführung 1: mit Klemmhebel
- Ausführung 2: seitlich
- B=Breite: 15
- B1: 4,6
- Benennung: Montageplatte
- D=Innendurchmesser: 10
- D1: M4
- D2: 4,5
- D3: 8
- Einbaulage: 1
- Gewicht in kg (ERP): 0.0824
- H=Höhe: 47
- H1: 16,5
- L=Länge: 33
- Material Grundkörper: Zink
- Material Komponente: Kunststoff
- Passend zu : K0409
- Passend zu Positionsanzeiger: 21902
- Preis inkl. MwSt.<span class="pricecomponent" ><span class="price" itemprop="price" content="45.24">45,24</span> <span class="currency" itemprop="priceCurrency" content="EUR">€</span></span>
- Preis exkl. MwSt.38,02 €
- Preis exkl. MwSt.38,02 €
Technische Daten
- Gewicht82,39 kg
- EAN4059245176021
- Herstellerartikelnummer149831
- ProduktartMontageplatte
- Ausführungmit Klemmhebel seitlich
- Gewicht pro1000
- Zolltarifnummer84879090
- Hersteller/MarkeKIPP
- Größe47
- ECLASS 14.021-13-05-06 (Aufnahmeplatte (Normalie, Werkzeugbau))
