Werkstoff: Hebelteile und Andruckspindel Stahl. Ausführung: Hebelteile verzinkt und chromatiert. Andruckspindel und Muttern phosphatiert. Zylinder blank. Bestellbeispiel: K1548.01000 Hinweis: Bei den Ausführungen K1548.01000 und K1548.01200 wird ein Neoprendruckstück mitgeliefert. Pneumatikzylinder: Doppeltwirkend ohne Endlagendämpfung.

Technische Eigenschaften:

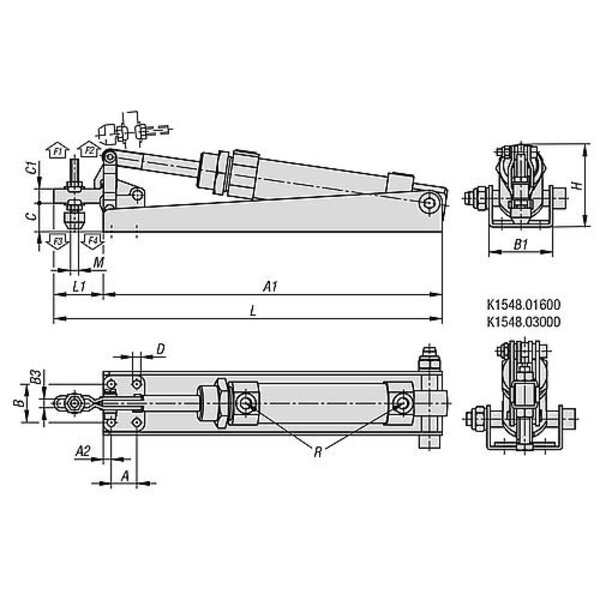

• A: 19
• A1: 270
• A2: 8
• Ausführung 1: horizontal
• B: 32
• B1: 59
• B3: 8,9

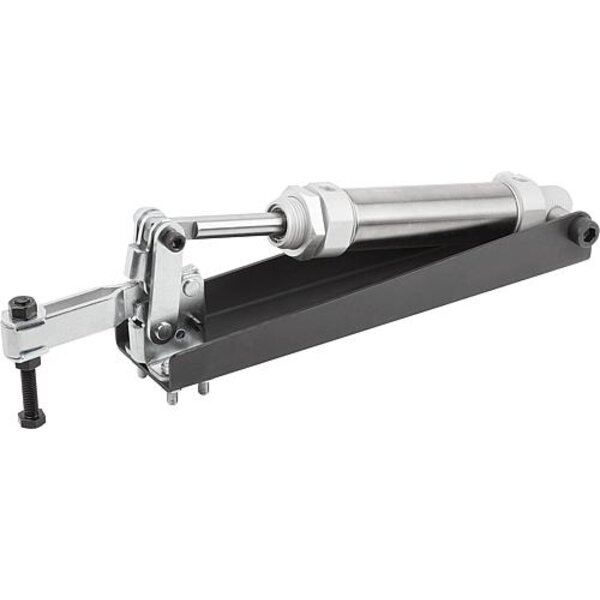

• Benennung: Pneumatikspanner
• C: 34,5
• C1: 17,5
• D: 7,1
• Form: A
• Gewicht in kg (ERP): 1.4500
• H: 85,2
• Haltekraft bei 6 bar F1 N: 1600
• Haltekraft bei 6 bar F2 N: 2400
• Hubzahl pro min. bei 6 bar: 50
• L: 345,2
• L1: 75,2
• Luftverbrauch pro Doppelhub: 0,28 dm³
• M: M08x65
• Material Grundkörper: Stahl
• Material Komponente: Stahl
• Öffnungswinkel Haltearm: 90°
• P=Betriebsdruck bar: 2 - 6
• R: G1/8
• Spannkraft bei 6 bar F3 N: 1200
• Spannkraft bei 6 bar F4 N: 1800
