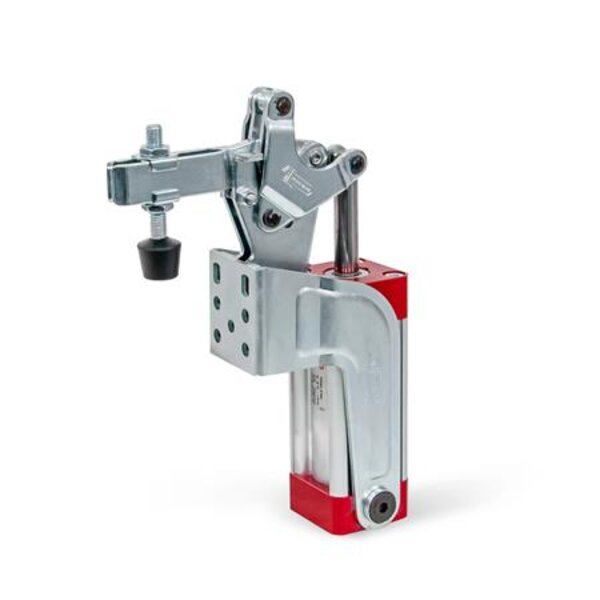

Schnellspanner GN 862 entsprechen im Aufbau dem der von handbetätigten Vertikal-Spanner GN 812, werden jedoch rein pneumatisch betrieben. Im Interesse einer langen Lebensdauer von Spannmechanik und Pneumatik-Zylinder sollte der Betriebsdruck 6 bar nicht überschreiten und eine Druckluft-Wartungseinheit vorgeschaltet sein. Schnellspanner GN 862 sind mit einem im Kolben integrierten Dauermagneten ausgestattet. In Verbindung mit Sensoren GN 3380 ist damit eine Endlagenabfrage möglich, wie sie z.¿B. von einer Anlagensteuerung benötigt wird.

Technische Eigenschaften:

• a: 28
• b1: 51
• b2: 33
• b3: 47
• b4: 49
• b5: 6.2
• d1: M 6
• d2: 5.6
• d3 Druckluft- anschlüsse: G 1/8
• e: 38
• FH in N Haltekraft: 1100
• Form: CPV - offener Spannarm, mit 2 Flankenscheiben und Andrückschraube GN 708.1
• FS in N Spannkraft bei 6 bar ˜: 610
• Gewicht: 0.766 kg
• Größe: 130
• h1 : 167
• h2: 70
• h3: 16
• h4: 25.5
• h5: 53
• Innen-Ø Anschluss- schlauch: 4
• Kennzeichen: M - Magnetkolben
• l1 ˜ Form APV Form CPV: 118
• l2 : 47
• l4: 55
• m1: 27
• m2: 13
• m3: 12.5
• m4: 16
• m5: 12.5
• m6: 12.5
• r ˜ Form APV Form CPV: 79
• s1: 2.5
• s2: 4.5
• w Verstell- weg: 17.5
• Werkstoff: C 10 - Einsatzstahl C 10
