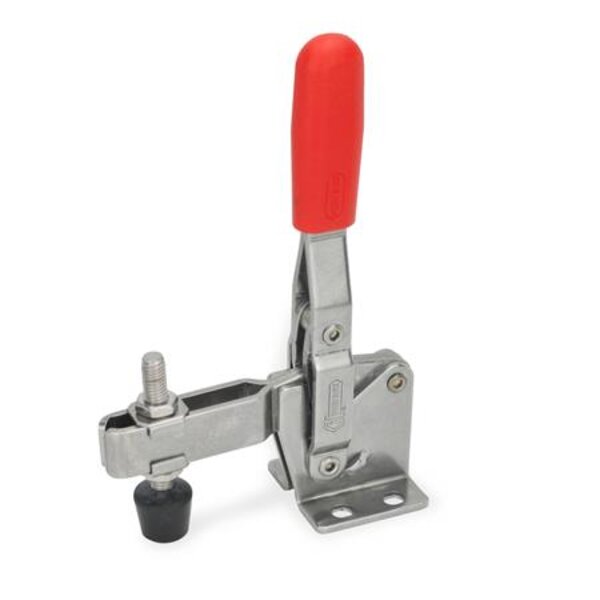

Schnellspanner GN 810 arbeiten nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in gleicher Richtung. In Spannstellung befindet sich der Betätigungshebel in vertikaler Position. Schnellspanner mit offenem Spannarm nehmen in der Form A über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form C ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten. Schnellspanner in der Form E können durch Anschweißen der mitgelieferten Halteschelle auf besondere Anforderungen angepasst werden.

Technische Eigenschaften:

• Form E: 112
• a ˜: 40
• b1: 43
• b2: 45
• b3: 8.5
• d1: M 8
• d2 ˜: 6.5
• FH in N Haltekraft: 2000
• Form: C - offener Spannarm, mit 2 Flankenscheiben und Andrückschraube GN 708.1
• Gewicht: 0.400 kg
• Größe: 230
• h1 ˜: 168
• h2: 33.5
• h3: 18
• h4 : 30
• h5: 9.5
• l1 ˜ Form A Form C: 110.5
• l2 ˜: 58
• l4: 68
• m1: 19
• m2: 20
• m3: 32
• m4: 32
• r ˜: 104
• s1: 3
• w Verstellweg: 20
• Werkstoff: NI - Edelstahl
