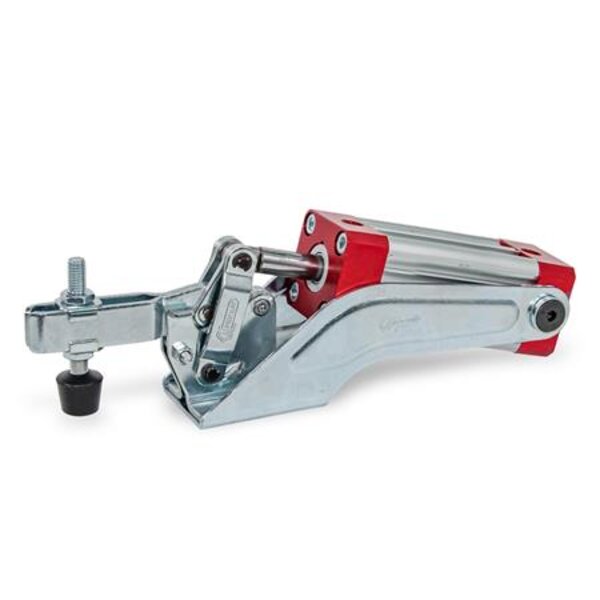

Die Spannmechanik der Schnellspanner GN 860 entspricht in Aufbau und Abmessungen der von handbetätigten Vertikal-Spannern GN 810, werden jedoch rein pneumatisch betrieben. Im Interesse einer langen Lebensdauer von Spannmechanik und Pneumatik-Zylinder sollte der Betriebsdruck 6 bar nicht überschreiten und eine Druckluft-Wartungseinheit vorgeschaltet sein. Schnellspanner GN 860 sind mit einem im Kolben integrierten Dauermagneten ausgestattet. In Verbindung mit Sensoren GN 3380 ist damit eine Endlagenabfrage möglich, wie sie z.¿B. von einer Anlagensteuerung benötigt wird.

Technische Eigenschaften:

• a ˜: 20
• b1: 40
• b2: 5.2
• d1: M 5
• d2: 4.5
• d3 Druckluft- anschlüsse: M 5
• FH in N Haltekraft: 700
• Form: CP - offener Spannarm, mit 2 Flankenscheiben und Andrückschraube GN 708.1
• FS in N Spannkraft bei 6 bar ˜: 380
• Gewicht: 0.409 kg
• Größe: 75
• h1 ˜: 54
• h2: 22
• h3: 11
• h4 : 19
• h5: 7.3
• Innen-Ø Anschluss- schlauch: 4
• Kennzeichen: M - Magnetkolben
• l1 ˜ Form AP Form CP: 162.5
• l2 ˜: 40
• l3 ˜: 32
• l5: 45
• m1: 24
• m2: 7
• m3: 14.5
• m4: 24
• m5: 6.5
• m6: 16.5
• r ˜ Form AP Form CP: 62.5
• s1: 4
• w Verstellweg: 15
• Werkstoff: C 10 - Einsatzstahl C 10
