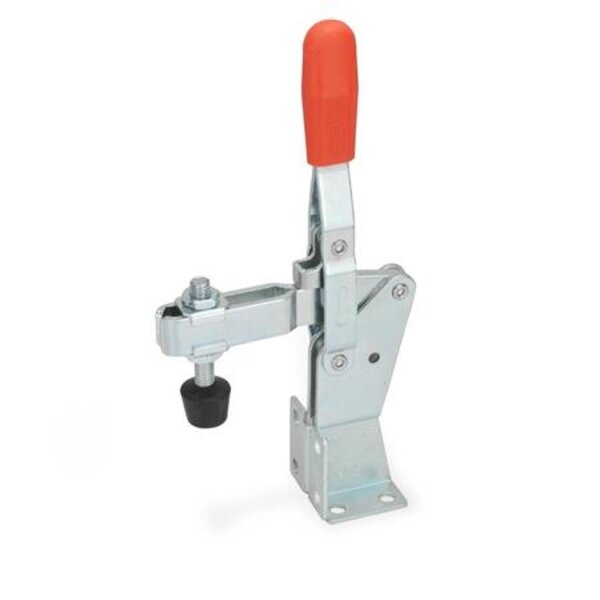

Schnellspanner GN 812.1 arbeiten nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in gleicher Richtung. In Spannstellung befindet sich der Betätigungshebel in vertikaler Position. Die zwei um 90° angeordneten Montageflächen ermöglichen eine platzsparende Montage neben der Spannstelle. Schnellspanner mit offenem Spannarm nehmen in Form AVF über die Flankenscheiben eine anwendungsspezifische Schraube auf. Bei der Form CVF ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten. Schnellspanner in Form EVF können durch Anschweißen der mitgelieferten Halteschelle auf besondere Anforderungen angepasst werden.

Technische Eigenschaften:

• a ˜: 20
• b1: 24
• b2: 34
• b3: 30
• b4: 5.2
• d1: M 5
• d2: 4.5
• FH in N Haltekraft: 750
• Form: CVF - offener Spannarm, mit 2 Flankenscheiben und Andrückschraube GN 708.1
• Gewicht: 0.139 kg
• Größe: 75
• h1 ˜: 120
• h2: 43
• h3: 11
• h4 ˜: 19
• h5 max.: 28
• l1 ˜ Form AVF Form CFV: 67
• l2: 37
• l4: 45
• m1: 12.5
• m2: 24
• m3: 7
• m4: 12.5
• m5: 10
• r Form AVF Form CFV: 62.5
• s1: 2
• w Verstell- weg: 15
• Werkstoff: C 10 - Einsatzstahl C 10
