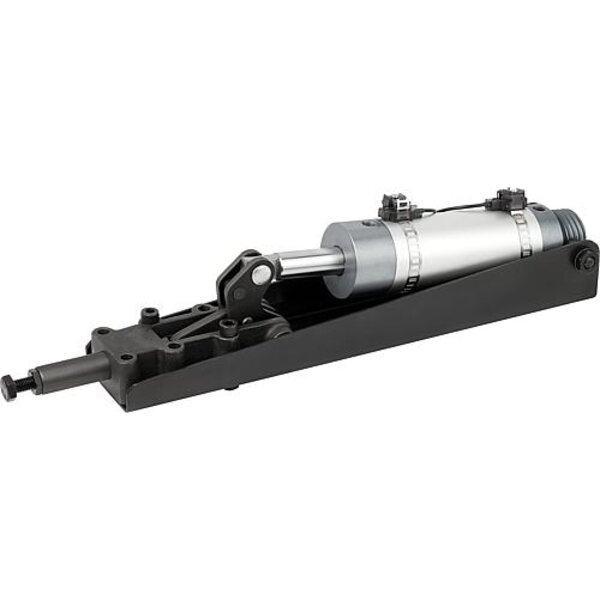

Werkstoff: Hebelteile, Konsole und Schubstange Stahl. Schubstangengehäuse Kugelgraphitguss (GJS). Ausführung: phosphatiert. Zylinder blank. Bestellbeispiel: K0094.2500 Hinweis: Kabellänge: 2,5 m. Technische Daten fuer Näherungs-Reedschalter: Max. Leistung DC = 10 W / AC = 12 VA. Max. Schaltspannung 10 - 60 V, DC und AC. Max. Schaltleistung 500 mA. Zubehör: K0101 K0102 K0103 K0106 Pneumatikzylinder: Doppeltwirkend ohne Endlagendämpfung und ausgerüstet mit zwei Näherungs-Reedschalter mit LED-Anzeige.

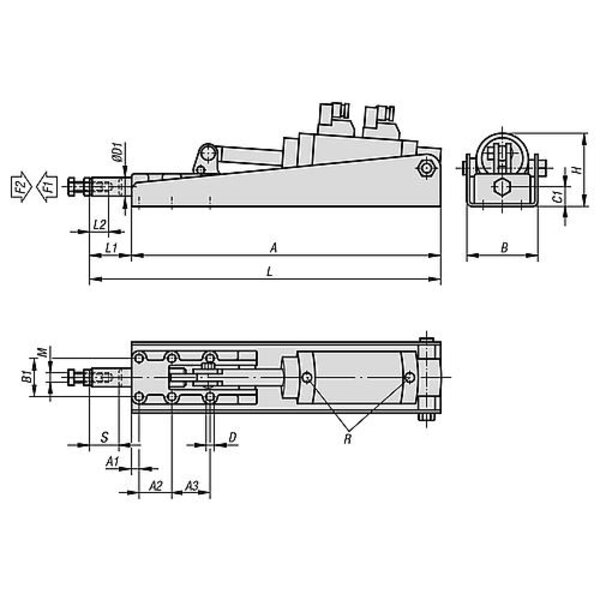

Technische Eigenschaften:

• A: 290
• A1: 25
• A2: 36,5
• B: 59
• B1: 33,4
• Benennung: Schubstangenspanner
• C1: 14,5
• D: 5,5
• D1: 14
• Form: B
• Gewicht in kg (ERP): 1.6500
• H: 53
• Haltekraft F2 N: 6000
• Hub S: 25
• Hubzahl pro min. bei 6 bar: 60
• L: 331
• L1: 41
• L2: 30
• Luftverbrauch pro Doppelhub: 0,09 dm³
• M: M8
• Material Grundkörper: Stahl
• P=Betriebsdruck bar: 2 - 6
• R: G1/8
• Schubstange ausgefahren / Spannkraft F1 N: 5mm/320N, 10mm/430N, 15mm/650N, 20mm/870N, 22mm/1000N, 24mm/1500N,25mm/2350N
• Spannkraft F1 N: 2350
