Werkstoff: Hebelteile und Andruckspindel Stahl. Ausführung: Hebelteile verzinkt und chromatiert. Andruckspindel und Muttern phosphatiert. Zylinder blank. Bestellbeispiel: K0090.0150 Hinweis: Kabellänge: 2,5 m. Technische Daten fuer Näherungs-Reedschalter: Max. Leistung DC = 10 W / AC = 12 VA. Max. Schaltspannung 10 - 60 V, DC und AC. Max. Schaltleistung 500 mA. Zubehör: K0101 K0102 K0103 K0106 K0107 Pneumatikzylinder: Doppeltwirkend ohne Endlagendämpfung und ausgerüstet mit zwei Näherungs-Reedschalter mit LED-Anzeige.

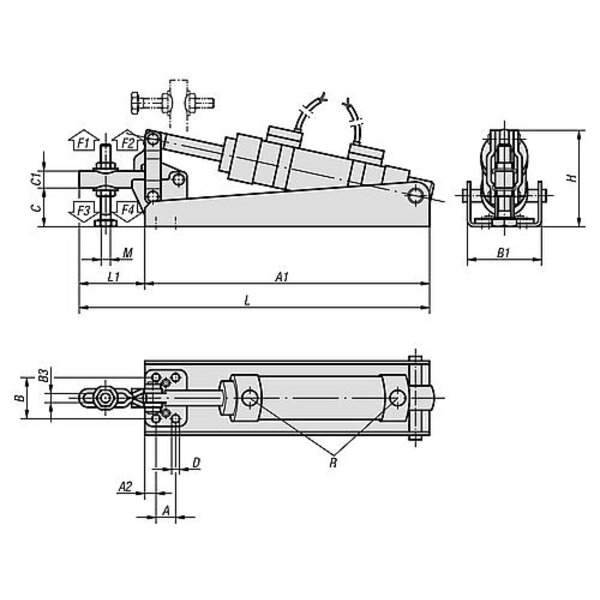

Technische Eigenschaften:

• A: 19
• A1: 234
• A2: 8
• Ausführung 1: horizontal
• B: 32
• B1: 59
• B3: 8,9
• Benennung: Pneumatikspanner
• C: 35
• C1: 17,5
• D: 7,1
• Form: B
• Gewicht in kg (ERP): 1.3700
• H: 84
• Haltekraft bei 6 bar F1 N: 1600
• Haltekraft bei 6 bar F2 N: 2400
• Hubzahl pro min. bei 6 bar: 55
• L: 309
• L1: 75
• Luftverbrauch pro Doppelhub: 0,09 dm³
• M: M8x60
• Material Grundkörper: Stahl
• Material Komponente: Stahl
• Öffnungswinkel Haltearm: 85°
• P=Betriebsdruck bar: 2 - 6
• R: G1/8
• Spannkraft bei 6 bar F3 N: 1200
• Spannkraft bei 6 bar F4 N: 1800
