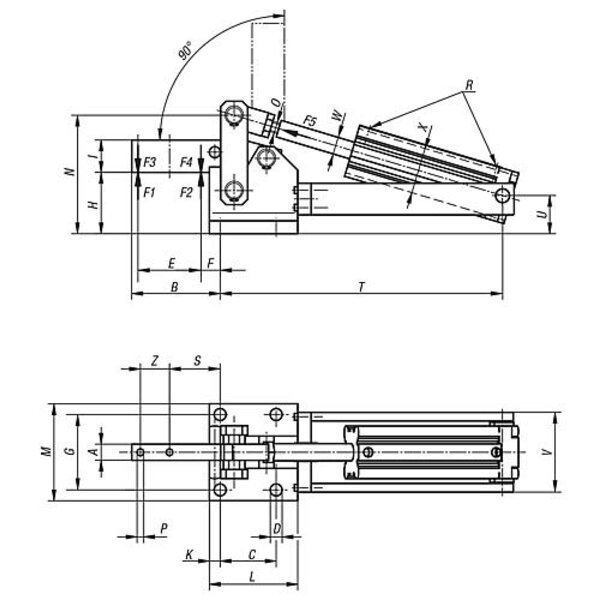

Werkstoff: Vergütungsstahl. Ausführung: brüniert. Bestellbeispiel: nlm 05350-06 Hinweis: Der doppeltwirkende Pneumatikzylinder garantiert eine hohe Lebensdauer. Die Befestigungsschrauben der Achsen sind mit LOCTITE gesichert. Der Magnetkolben ist für eine elektrische Endlagenabfrage vorbereitet. VL = Luftverbrauch je Doppelhub in dm³ bei 6 bar. Beachten: Die in der Tabelle angegebenen Kräfte F1 und F2 sind Haltekräfte; F3 und F4 sind Spannkräfte. Zeichnungshinweis: Y = Zylinder-Hub

Technische Eigenschaften:

• A: 15
• Ausführung 1: schwere Ausführung
• B: 82

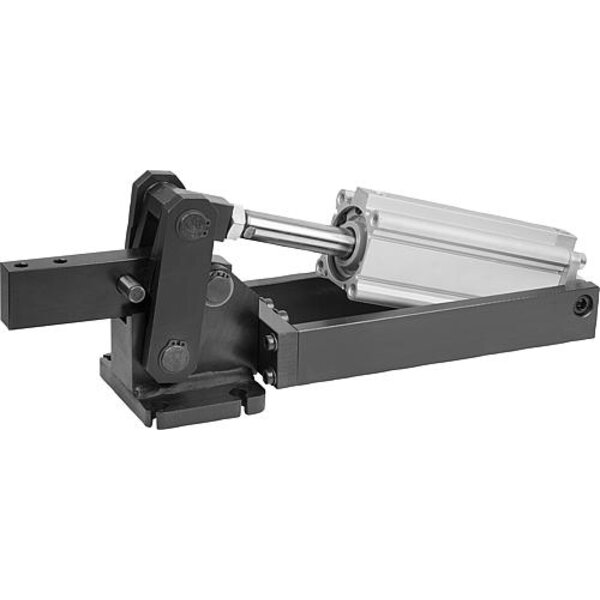

• Benennung: Pneumatikspanner
• C: 52
• D: 11
• E: 54
• F: 20
• F1 kN: 6
• F2 kN: 9
• F3 kN: 1,5
• F4 kN: 2,2
• F5 kN: 0,75
• G: 70
• Gesamthöhe: 122
• Gewicht in kg (ERP): 4.7930
• H: 57
• I: 30
• K: 10
• L: 77
• L5=Gesamtlänge: 380
• M: 90
• Material Grundkörper: Vergütungsstahl
• N: 109
• O: M12x1,25
• P: 6,2
• R: G1/8
• S: 47
• T: 277
• U: 35,5
• Ursprungs-Region: 08
• V: 82
• VL: 1
• W: 16
• X: 40
• Y: 80
• Z: 27
