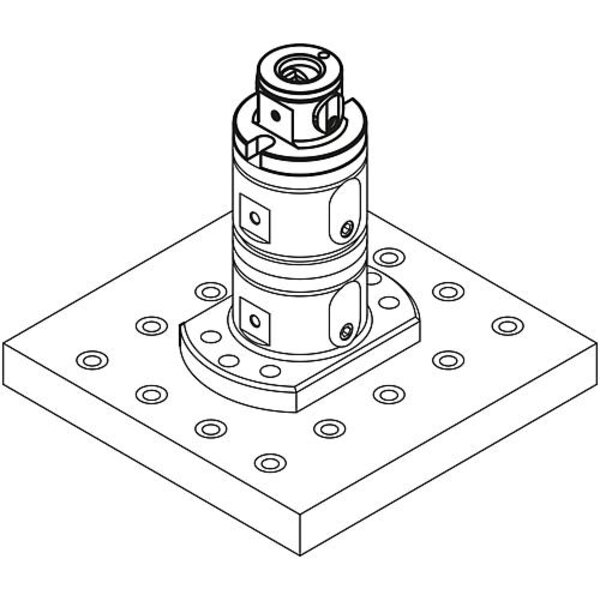

Werkstoff: Vergütungsstahl. Ausführung: Grundkörper oxidiert. Funktionsflächen gehärtet und geschliffen. Bestellbeispiel: K1117.12050601 Hinweis: Die UNILOCK 5-Achs-Basismodule, Systemgröße 50, sind direkt adaptierbar auf Maschinentische mit Lochrastersystem oder Maschinentische in T-Nutenausführung, sowie auf Rasterpaletten. Zusätzlich kann das Basismodul Systemgröße 50 mit der Systemgröße 80 kombiniert werden. Kleinere Werkstücke können einfach mit dem Modulspannsystem gespannt werden.   Passend zu UNILOCK Nullpunkt-Spannsystem mit UNILOCK Spannbolzen D=18 mm. Mit einem entsprechenden Spannbolzen kann auch auf die gängigen Nullpunkt-Spannsysteme direkt aufgebaut werden. Mit den UNILOCK Spannbolzen in Verbindung mit den Befestigungsschrauben M8,M10 sind folgende Haltekräfte möglich: - Haltekraft (M8) 15.000 N - Haltekraft (M10) 25.000 N Haltekraft mit Zylinderschraube DIN EN ISO 4762 -12.9. Spannbolzen dürfen nur in Verbindung mit einer montierten Wechseleinheit im Spannmodul gespannt werden.

Technische Eigenschaften:

• Anzieh- drehmoment max. Nm: 10
• Ausführung 1: UNILOCK
• Benennung: 5-Achs-Basismodul
• D=Durchmesser: 50
• Einzugskraft kN: 10
• Form: B
• Form-Typ: mit Verdrehsicherung
• Gewicht in kg (ERP): 0.8759
• Größe: Systemgröße 50mm
• H=Höhe: 50
• H1: 17,5
• Material Grundkörper: Vergütungsstahl
• Oberfläche Grundkörper: oxidiert
• SW: 4
