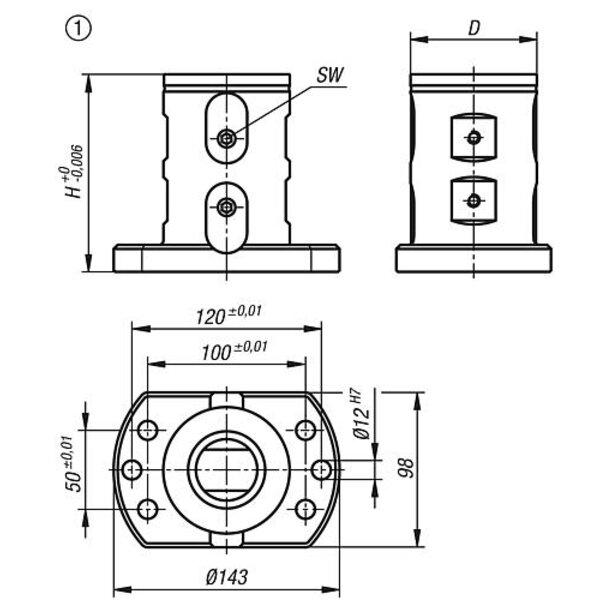

Werkstoff: Vergütungsstahl. Ausführung: Grundkörper oxidiert. Funktionsflächen gehärtet und geschliffen. Hinweis: Die UNILOCK 5-Achs-Basismodule sind adaptierbar direkt auf Maschinentische mit Lochrastersystem oder Maschinentische in T-Nutenausführung, sowie auf Rasterpaletten mit Rasterabstand 40/50 mm Systemgröße M12. Passend zu UNILOCK Nullpunkt-Spannsystem mit UNILOCK Spannbolzen. Mit einem entsprechenden Adapterspannbolzen kann auch auf die gängigen Nullpunkt-Spannsysteme direkt aufgebaut werden. Zeichnungshinweis: 1) mit Fuß 2) ohne Fuß

Technische Eigenschaften:

• Anzieh- drehmoment max. Nm: 15
• Ausführung 1: UNILOCK
• Ausführung 2: Doppelspannung
• Benennung: 5-Achs-Basismodul
• D=Durchmesser: 80
• Einzugskraft kN: 15
• Form: A
• Form-Typ: ohne Verdrehsicherung
• Gewicht in kg (ERP): 4.9600
• Größe: SYSTEMGRÖßE 80MM
• H=Höhe: 125
• Haltekraft F kN: 50
• Material Grundkörper: Vergütungsstahl
• Oberfläche Grundkörper: oxidiert
• Produkttyp: mit Fuß
• SW: 6
