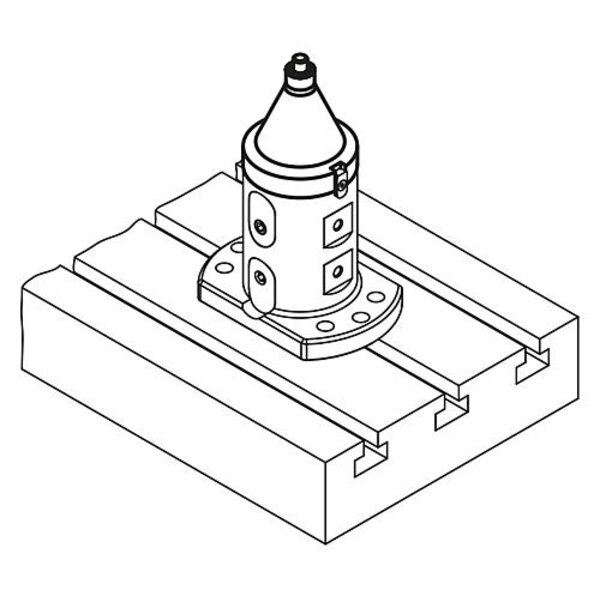

Werkstoff: Grundkörper rostfreier Werkzeugstahl. Spannbolzen Einsatzstahl. Ausführung: Grundkörper Funktionsflächen gehärtet und geschliffen. Spannbolzen oxidiert. Funktionsflächen gehärtet und geschliffen. Bestellbeispiel: K0965.2007510 Hinweis: Die UNILOCK 5-Achs-Plangripadapter eignen sich zum Spannen für Werkstücke die rundum bearbeitet werden müssen. Die Werkstücke sind frei zugänglich ohne Störkanten durch Spannelemente. Die Werkstücke werden von unten mit einer Zylinderschraube auf die Plangrip Verzahnung geschraubt. Die Plangripadapter sind direkt aufbaubar auf Basismodule mit Verdrehsicherung oder zusätzlich auf dem Aufbaumodul H 75 mm mit Verdrehsicherung.

Technische Eigenschaften:

• Abmessungen: siehe Zeichnung
• Ausführung 1: Unilock
• Ausführung 2: mit Verdrehsicherung

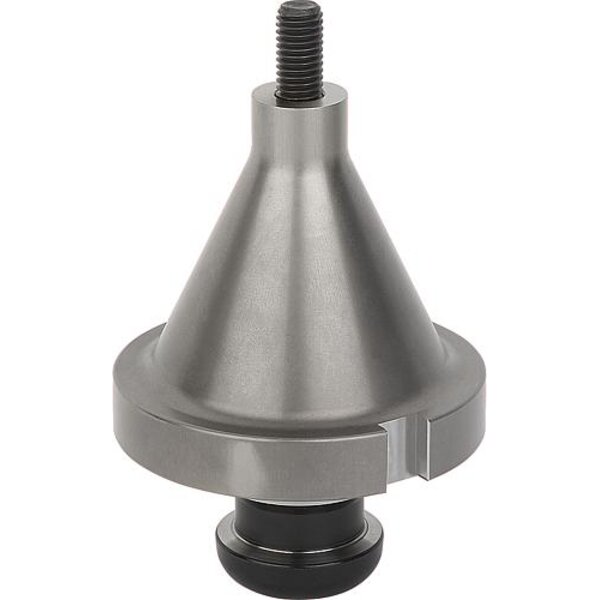

• Benennung: 5-Achs-Plangripadapter
• Gewicht in kg (ERP): 1.2900
• Größe: SYSTEMGRÖßE 80MM
• Material Grundkörper: Werkzeugstahl, rostfrei
• Material Komponente: Einsatzstahl
• Oberfläche Grundkörper: gehärtet und geschliffen
• Oberfläche Komponente: oxidiert
