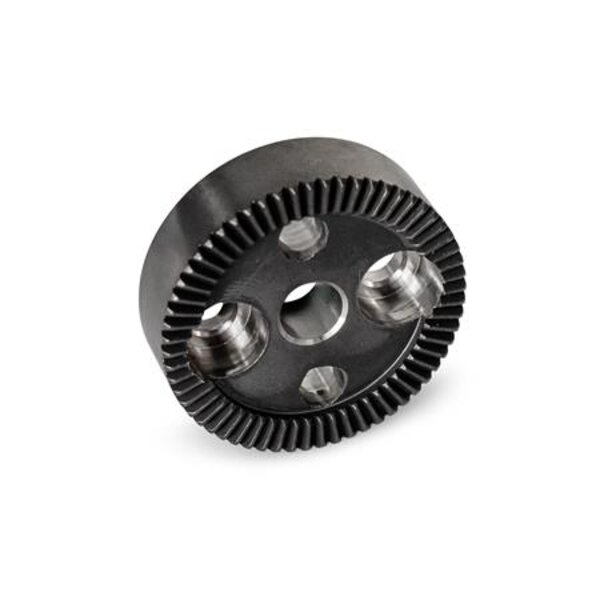

Mit Hilfe von Rastscheiben GN 187.4 können Bauelemente zueinander in definierten Winkeln verstellt und formschlüssig verbunden werden. Die Winkellage der Verzahnung ist auf die Befestigungsbohrungen ausgerichtet, wodurch eine parallele oder rechtwinklige Anordnung gewährleistet wird. Die Zähnezahl von 48 / 60 ermöglicht eine Verstellung in 7,5° bzw. 6°-Schritten, woraus sich die in der separaten Tabelle aufgeführten Rastpositionen ergeben. Die verschiedenen Formen erlauben vielfältige An- und Einbaumöglichkeiten. Die Zubehörteile Führungstopf GN 187.1 und Druckfeder GN 187.2 sind weitere sinnvolle Konstruktionselemente.

Technische Eigenschaften:

• Außendurchmesser d1: 22
• d2: 15.5
• d3: M 4
• d4: 4.2
• d5: 3.2
• d6: M 3
• d7: 3
• Form: B - mit Bohrung d~4~ im Zentrum, mit zwei Senkbohrungen für Zylinderschrauben
• Gewicht: 0.013 kg
• h1 Zahnmitte: 6.5
• h2 (2x h1): 13
• m1: 12
• m2: 12
• w min. Ausrastweg: 0.6
• Werkstoff: ST - Stahl
• Zähnezahl z: 60
