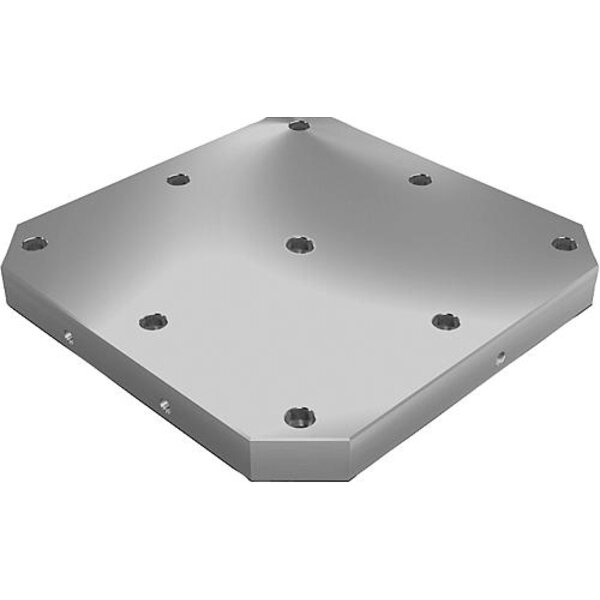

PALETTE M.VORBEARB.AUFSPANNFLÄCHEN, FORM:A L=800, H=50, GJL300
PALETTE M.VORBEARB.AUFSPANNFLÄCHEN, FORM:A L=800, H=50, GJL300
Artikelnummer: 480K0806.1008080
Werkstoff:
GJL 300.
Ausführung:
Auflage- und Aufspannflächen geschliffen.
Bestellbeispiel:
K0806.1004040
Hinweis:
Paletten mit vorgearbeiteten Aufspannflächen bieten eine schnelle und wirtschaftliche Möglichkeit, Grundkörper mit spezifischen Raster- oder individuellen Bohrungen herzustellen. Die Paletten sind abgestimmt auf Maschinentischen für Werkzeugmaschinen nach DIN55201 und JIS6337-1980.
Positionierbolzen zum Abstecken der Paletten auf Maschinentischen nach DIN 55201 müssen separat bestellt werden.
Lieferung inklusive Ringschrauben für den Transport.
Weitere Abmessungen auf Anfrage.

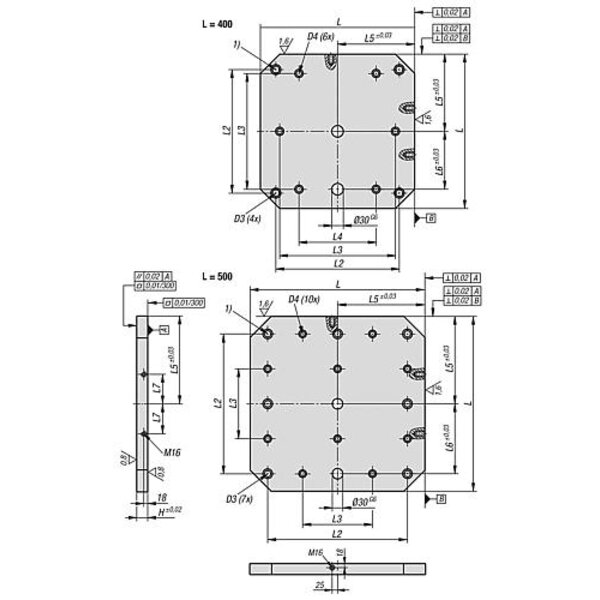

Zeichnungshinweis:
1) Durchgangsbohrung für Zylinderschraube DIN 912 (D3/D4)
Technische Eigenschaften:
- Ausführung 1: mit vorbearbeiteten Aufspannflächen
- Benennung: Palette
- D3=Befestigungsbohrung: M16
- D4=Befestigungsbohrung: M16
- Form: A
- Gewicht in kg (ERP): 225.0000
- H=Höhe: 50
- L=Länge: 800
- L10: 320
- L2: 640
- L3: 600
- L4: 400
- L5: 400
- L6: 300
- L7: 135
- Material Grundkörper: GJL300
- Preis inkl. MwSt.<span class="pricecomponent" ><span class="price" itemprop="price" content="3464.93">3.464,93</span> <span class="currency" itemprop="priceCurrency" content="EUR">€</span></span>
- Preis exkl. MwSt.2.911,71 €
- Preis exkl. MwSt.2.911,71 €
Technische Daten
- Gewicht225 kg
- EAN4059245493074
- Herstellerartikelnummer248592
- ProduktartPalette
- AusführungAuflage- und Aufspannflächen geschliffen
- Gewicht pro1
- Zolltarifnummer84662020
- Hersteller/MarkeKIPP
- GrößeL=800, H=50
- ECLASS 14.021-13-01-12 (Platte (Normalie, Werkzeugbau))
