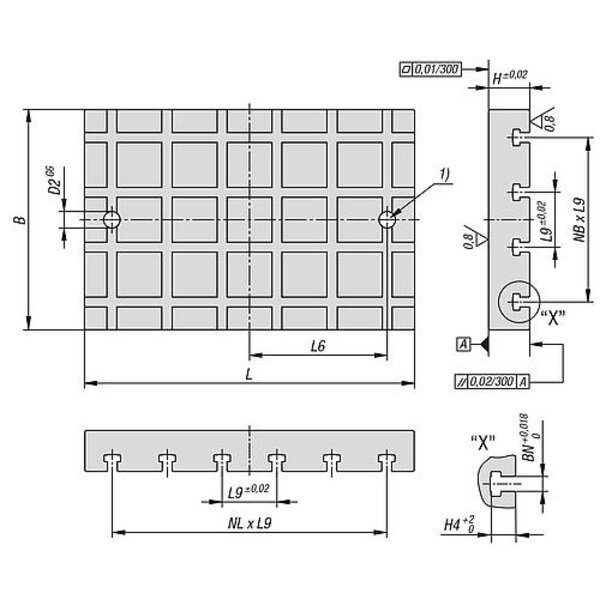

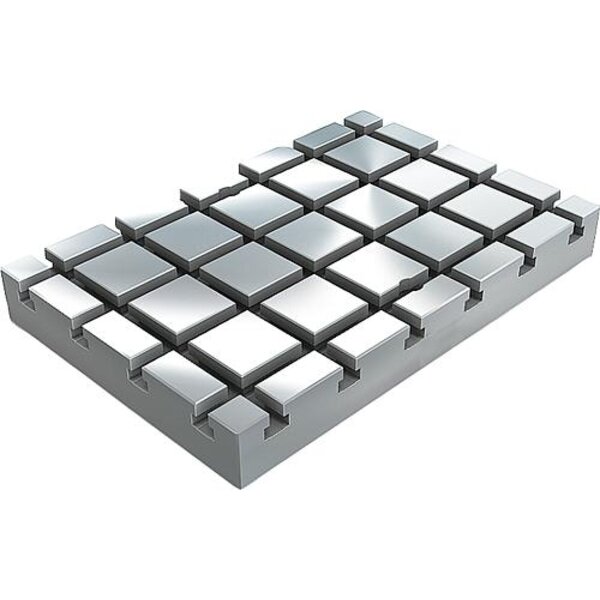

Werkstoff: GJL 300. Ausführung: Auflage- und Aufspannflächen geschliffen. Bestellbeispiel: K0800.31440060 Hinweis: Grundplatten mit T-Nuten werden zum Aufbau von modularen Vorrichtungen eingesetzt. Diese Grundplatten werden direkt auf Maschinentischen positioniert und befestigt. Die genauen Nutenabstände in Längs- und Querrichtung garantieren eine sehr hohe Wiederholgenauigkeit der Aufspannungen. Die zwei Richtbohrungen dienen zum Ausrichten der Grundplatte auf dem Maschinentisch. Befestigungsbohrungen werden kundenseitig passend zum Maschinentisch eingearbeitet. Positionierbolzen zum Abstecken der Grundplatten müssen separat bestellt werden. Lieferung inklusive Ringschrauben mit T-Nutensteinen für den Transport. Weitere Abmessungen auf Anfrage. Zeichnungshinweis: 1) Positionierbohrung

Technische Eigenschaften:

• Ausführung 1: mit T-Nut
• B=Breite: 600
• Benennung: Grundplatte
• BN=Nutbreite: 18
• D2=Innendurchmesser: 30
• Form: C
• Gewicht in kg (ERP): 173.0000
• H=Höhe: 75
• H4=Höhe: 30
• L=Länge: 600
• L6: 500
• L9: 100
• Material Grundkörper: GJL300
• NB=Anzahl in Querrichtung: 5
• NL=Anzahl in Längsrichtung: 5
