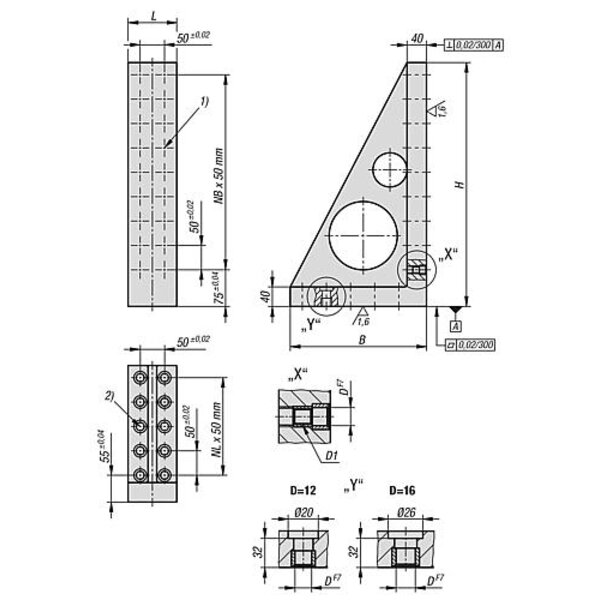

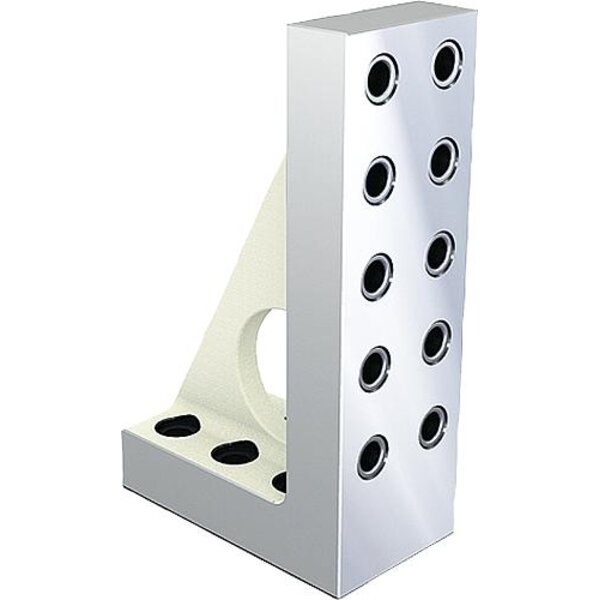

Werkstoff: GJL 300. Ausführung: Auflage- und Aufspannflächen präzisionsbearbeitet. Bestellbeispiel: K0807.212181030 Hinweis: Rasterabstand 50 ±0,02 mm. Aufspannwinkel eignen sich, um Werkstücke und Vorrichtungen vertikal zu Positionieren und Befestigen. Zum Positionieren und Befestigen der Aufspannwinkel auf Rasterplatten K0800 und Paletten K0806 werden Passschrauben K0815 verwendet. Aufspannwinkel der Systemgröße M12 werden über Passschrauben K0815.112065 befestigt. Aufspannwinkel der Systemgröße M16 werden über Passschrauben K0815.116065 befestigt. Schutzstopfen zum Verschließen der Rasterbohrungen müssen separat bestellt werden. Zeichnungshinweis: 1) Rasterbohrung 2) Bohrung für Passschraube

Technische Eigenschaften:

• Anzahl der Befestigungsbohrungen: 6
• Ausführung 1: mit Rasterbohrungen
• Ausführung 2: einseitig
• B=Breite: 180
• Benennung: Aufspannwinkel
• D=Passbohrung: 12
• D1=Gewinde: M12
• D3=Befestigungsbohrung: M12
• Form: B
• Gewicht in kg (ERP): 11.7900
• H=Höhe: 300
• L=Länge: 100
• Material Grundkörper: GJL300
• N1=Anzahl Rasterbohrungen: 10
• NB=Anzahl in Querrichtung: 4
• NL=Anzahl in Längsrichtung: 2
