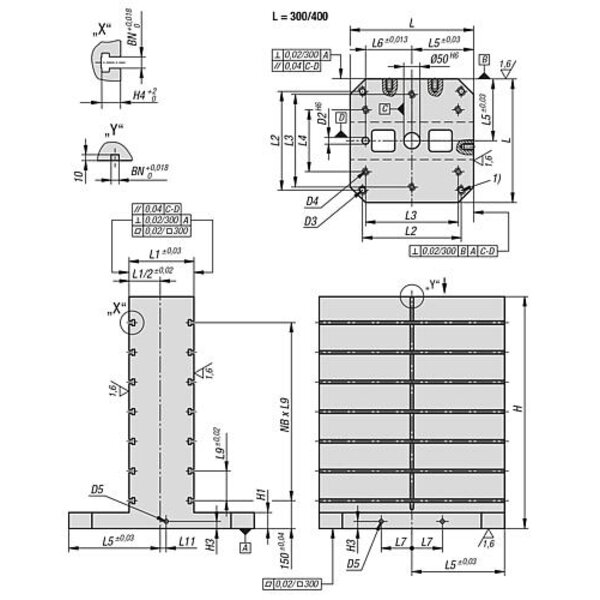

Werkstoff: GJL 300. Ausführung: Auflage- und Aufspannflächen präzisionsbearbeitet. Bestellbeispiel: K0803.314040050 Hinweis: Aufspannwürfel mit T-Nuten werden zum Aufbau von modularen Vorrichtungen auf horizontalen Maschinen eingesetzt. Die genauen Nutenabstände in Längs- und Querrichtung garantieren eine sehr hohe Wiederholgenauigkeit der Aufspannungen. Die Aufspannwürfel sind abgestimmt auf Maschinentischen für Werkzeugmaschinen nach DIN 55201 und JIS6337-1980. Positionierbolzen zum Abstecken der Paletten auf Maschinentischen nach DIN 55201 müssen separat bestellt werden. Lieferung inklusive Ringschrauben für den Transport. Weitere Abmessungen auf Anfrage. Zeichnungshinweis: 1) Durchgangsbohrung für Zylinderschraube DIN 912 (D3/D4)

Technische Eigenschaften:

• Ausführung 1: doppelseitig
• Ausführung 2: mit T-Nut

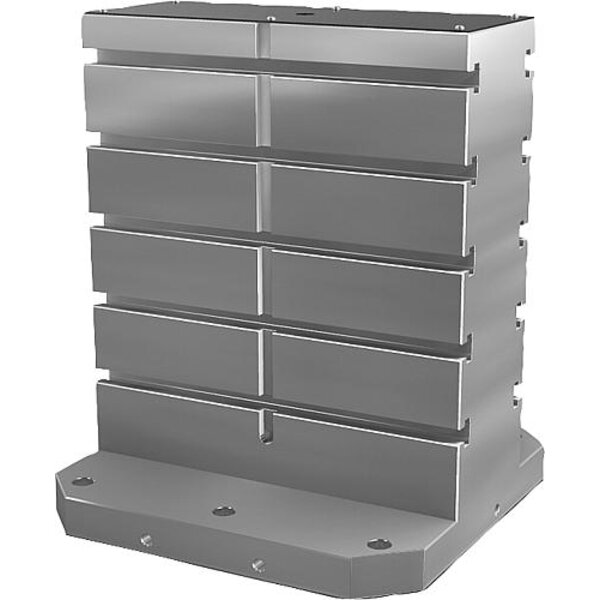

• Benennung: Aufspannwinkel
• BN=Nutbreite: 14
• D2=Innendurchmesser: 20
• D3=Befestigungsbohrung: M16
• D4=Befestigungsbohrung: M12
• D5=Gewinde: M16
• Form: C
• Gewicht in kg (ERP): 170.0000
• H=Höhe: 500
• H1: 50
• H3: 18
• H4=Höhe: 23
• L=Länge: 400
• L1: 150
• L11: 25
• L2: 320
• L3: 300
• L4: 200
• L5: 200
• L6: 150
• L7: 55
• L9=Abstand T-Nuten: 100
• Material Grundkörper: GJL300
• NB=Anzahl in Querrichtung: 3
