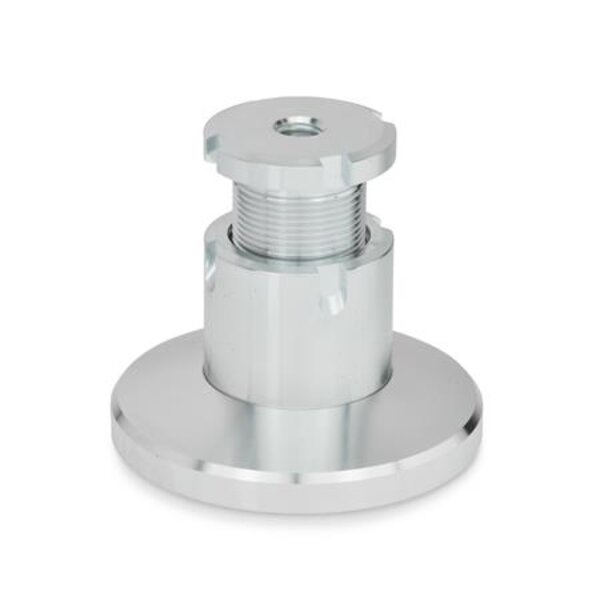

Ausgleich-Stellfüße GN 360 werden beim Aufstellen von Maschinen und Anlagen zum Nivellieren und zum Ausgleich eventuell auftretender Neigungswinkel eingesetzt. Zur Befestigung von unten kann das Gewinde d2 auch als Durchgangsbohrung genutzt werden. Über das Feingewinde d3 ist ein präzise Ein- bzw. Nachstellung mittels Hakenschlüssel DIN 1810 möglich. Ein Sprengring begrenzt den max. Verstellweg.

Technische Eigenschaften:

• d3: M 28 x 1,5
• d4: 40
• Form: A - ohne Kontermutter
• Fußdurchmesser: d1>d4
• Fußdurchmesser d11: 79
• Gewicht: 0.825 kg
• Gewinde d2: M 10
• h1 max.: 86
• h2 min.: 62
• h3 Verstellweg: 24
• Statische Belastbarkeit F in kN: 100
• Werkstoff: ST - Stahl
