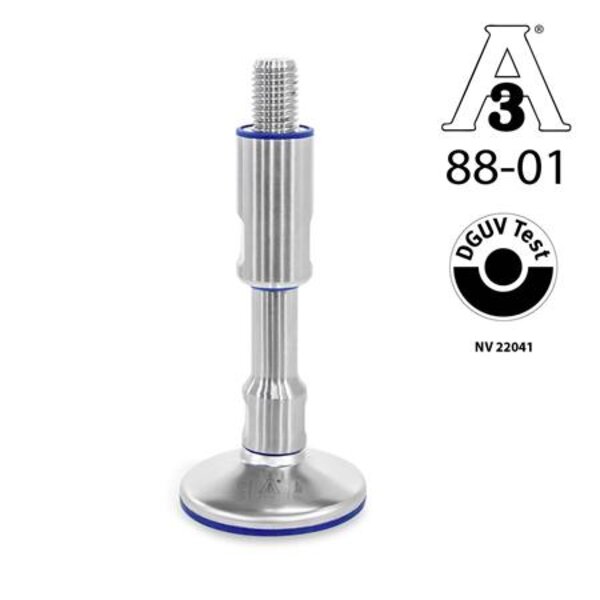

Stellfüße GN 19 sind mit dem 3-A Sanitary Standard 88-01 und den DGUV-Prüfgrundsätzen konform und daher für den Einsatz in Hygienebereichen geeignet. Die Elastomerauflage dichtet den Raum unter dem Fußteller gegen Verschmutzung ab. Dazu muss der Fuß durch das Gewicht der Maschine entsprechend angepresst sein. Der Dichtring oberhalb der Verstellhülse ermöglicht eine totraumfreie Befestigung. Die beweglichen Komponenten sind durch den Abstreifer bzw. die Kugeldichtung gegenüber der Umgebung abgedichtet. Die hohe Oberflächengüte verhindert das Anhaften von Schmutz bzw. erleichtert die Reinigung. Die in der Tabelle angegebenen Werte für die statische Belastbarkeit gelten bei einer reinen Druckbelastung senkrecht zum Gelenkfuß. Die in der Praxis häufig auftretenden zusätzlichen Biege- und Knickbeanspruchungen führen zu einer Minderung der Belastbarkeit und müssen entsprechend berücksichtigt werden.

Technische Eigenschaften:

• d3: 25
• Form: A - ohne Befestigungsbohrungen
• Fußdurchmesser d1: 60
• Gesamtlänge l1: 175
• Gewicht: 0.477 kg
• Gewinde d2: M 12
• l2: 14
• l3: 35
• LängeFilter: 49
• Statische Belastbarkeit in kN (Hinweis beachten): 9
• sw1: 17
• sw2: 19
• Werkstoff: NI - Edelstahl
