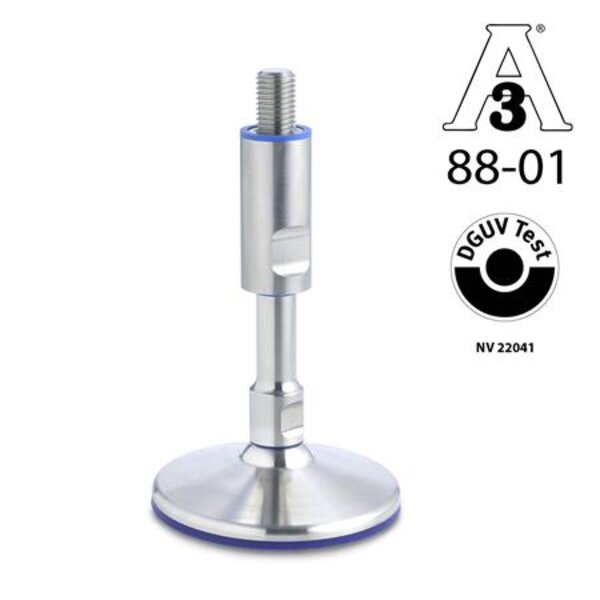

Stellfüße GN 20 ohne Befestigungsbohrungen sind mit dem 3-A Sanitary Standard 88-01 und den DGUV-Prüfgrundsätzen konform und daher für den Einsatz in Hygienebereichen geeignet. Die Bodendichtung schützt den Raum unter dem Fußteller vor Verschmutzung. Dazu muss der Fuß durch das Gewicht der Maschine entsprechend angepresst sein. Der Dichtring oberhalb der Verstellhülse ermöglicht eine totraumfreie Befestigung. Die beweglichen Komponenten sind durch den Abstreifer bzw. die Gelenkdichtring gegenüber der Umgebung abgedichtet. Die hohe Oberflächengüte verhindert das Anhaften von Schmutz bzw. erleichtert die Reinigung. Die in der Tabelle angegebenen Werte für die statische Belastbarkeit gelten bei einer reinen Druckbelastung senkrecht zum Gelenkfuß. Die in der Praxis häufig auftretenden zusätzlichen Biege-und Knickbeanspruchungen führen zu einer Minderung der Belastbarkeit und müssen entsprechend berücksichtigt werden.

Technische Eigenschaften:

• Form: A - ohne Befestigungsbohrungen
• Fußdurchmesser d1: 100
• Fußdurchmesser d3: 28
• Gewicht: 1.141 kg
• Gewinde d2: M 16
• l1: 175
• l2: 19
• l3: 35
• LängeFilter: 54
• Statische Belastbarkeit in kN (Hinweis beachten): 30
• sw1: 18
• sw2: 22
• Werkstoff: PA - Kunststoff, Polyamid
