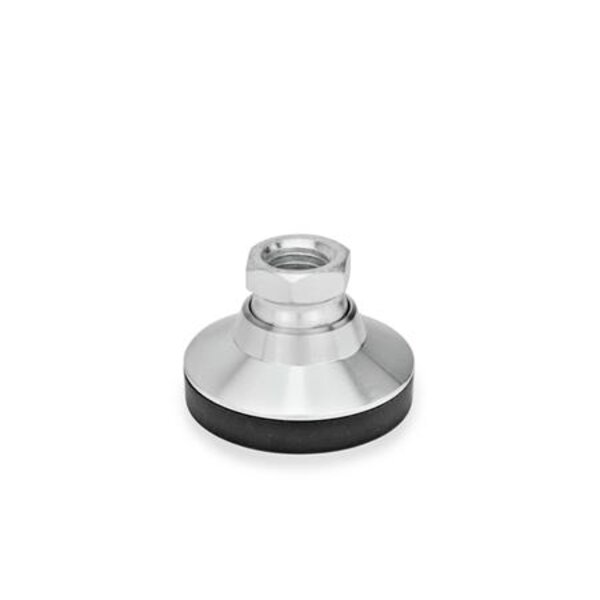

Die statische Belastbarkeit der Gelenkfüße GN 343.1 ergibt sich aus der zulässigen Belastbarkeit der Gelenkkugel (Festigkeitsklasse 5.8). Dabei gehen die in der Tabelle angegebenen Werte von einer reinen Druckbelastung senkrecht zum Gelenkfuß aus. Die in der Praxis häufig auftretenden zusätzlichen Biege- und Knickbeanspruchungen führen zu einer Minderung der Belastbarkeit der Schraube und müssen entsprechend berücksichtigt werden. Für höhere Beanspruchungen können Gelenkfüße GN 343.1 mit handelsüblichen Schrauben höherer Festigkeitsklasse kombiniert werden. Vorzugsweise sind Gewindestifte mit Druckzapfen DIN 915 zu verwenden. Dabei muss der Zapfen auf dem Bohrungsgrund aufsitzen, damit die Belastbarkeit der Gelenkkugel vergrößert wird. Gelenkfüße der Form KSE / KRE verfügen über leitfähige Kunststoffkappen, die eine elektrostatische Aufladung verhindern. Die ESD-Konformität wurde nach DIN EN 61340-5-1 / DIN EN 61340-5-3 geprüft und bestätigt. Die Gelenkfüße GN 343.1 sind nicht demontierbar.

Technische Eigenschaften:

• Form KR, KRE: 7
• Form: KR - mit Kunststoffkappe, rutschfest
• Fußdurchmesser d1: 60
• Gewicht: 0.294 kg
• Gewinde d2: M 16
• l2: 36
• l3: 37.5
• l4: 8.5
• l5: 10
• Statische Belast- barkeit in kN (siehe Hinweis) Form OS, KS, KSE: 62
• sw: 24
• t min.: 16
• Werkstoff: ST - Stahl
