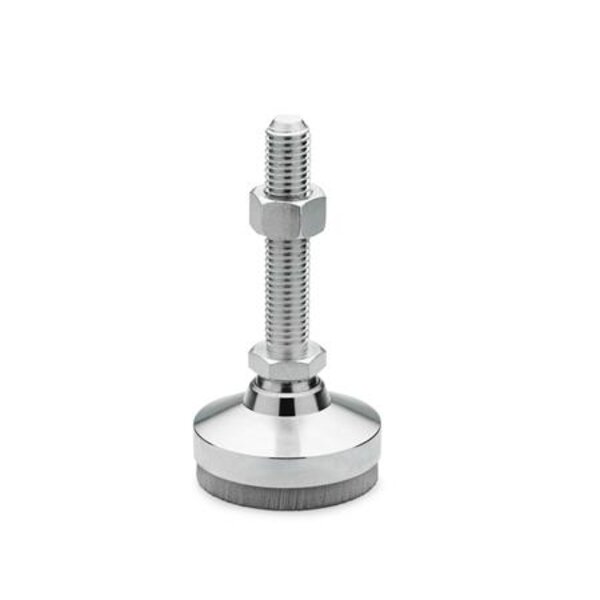

Die in der Tabelle angegebene Belastbarkeit der Gelenkfüsse GN 342.2 ist eine Empfehlung, bis zu welcher permanenten statischen Last das Dämpfungselement eingesetzt werden soll. Diese statische Belastung entspricht einer Flächenpressung von 0,4 N/mm2, bei welcher der Werkstoff seine optimalen dynamischen Dämpfungseigenschaften erzielt. Dabei wird berücksichtigt, daß es bei der dynamischen Beanspruchung zu einer zusätzlichen Belastung bis zu einer Pressung von 0,6 N/mm² kommt. Gelenkfüße GN 342.2 sind nicht demontierbar.

Technische Eigenschaften:

• 0,4: 4.9
• 0,6: 3.9
• Belastbarkeit in N bei Pressung 0,4 N/mm² (siehe Hinweis): 720
• d3: 48
• Fläche Dämpfungs- element in mm²: 1809
• Form: SV - mit Dämpfungselement
• Fußdurchmesser d1: 50
• Gewicht: 0.233 kg
• Gewinde d2: M 12
• Gewindelänge l1: 100
• l2: 30.5
• l3: 9
• l4 Pressung in N/mm² 0: 6.5
• sw: 17
• Werkstoff: ST - Stahl
