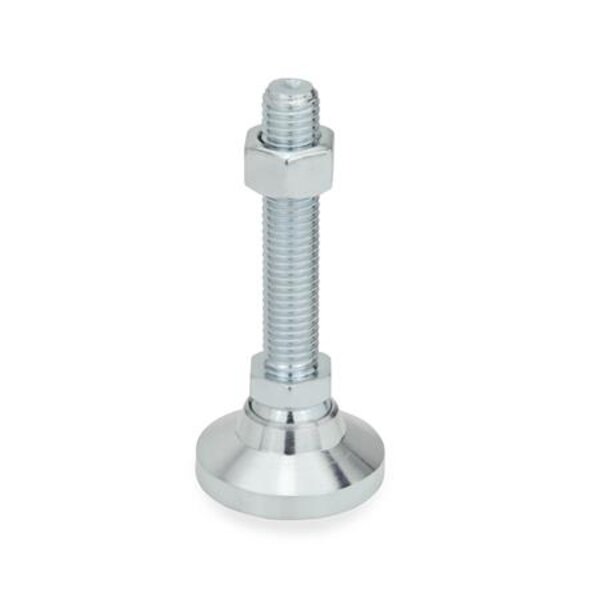

Die statische Belastbarkeit der Gelenkfüße GN 343.2 ergibt sich aus der zulässigen Belastbarkeit der Gelenkkugel / Verstellspindel (Festigkeitsklasse 5.8). Dabei gehen die in der Tabelle angegebenen Werte von einer reinen Druckbelastung senkrecht zum Gelenkfuß aus. Die in der Praxis häufig auftretenden zusätzlichen Biege- und Knickbeanspruchungen führen zu einer Minderung der Belastbarkeit der Schraube und müssen entsprechend berücksichtigt werden. Gelenkfüße der Form KSE / KRE verfügen über leitfähige Kunststoffkappen, die eine elektrostatische Aufladung verhindern. Die ESD-Konformität wurde nach DIN EN 61340-5-1 / DIN EN 61340-5-3 geprüft und bestätigt. Die Gelenkfüße GN 343.2 sind nicht demontierbar.

Technische Eigenschaften:

• Form KR, KRE: 7
• Form: OS - ohne Kunststoffkappe
• Fußdurchmesser d1: 60
• Gewicht: 0.546 kg
• Gewinde d2: M 16
• Gewindelänge l1: 125
• l2: 36
• l3: 37.5
• l4: 8.5
• l5: 10
• Statische Belast- barkeit in kN (siehe Hinweis) Form OS, KS, KSE: 62
• sw: 24
• Werkstoff: ST - Stahl
