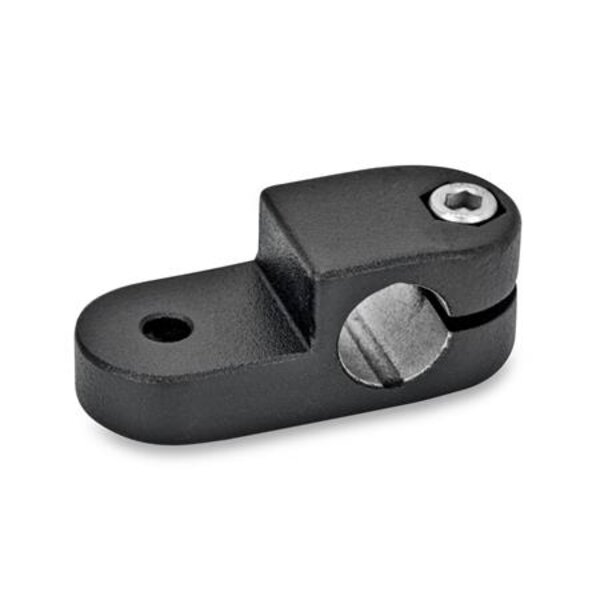

Die Klemmbohrung der Laschen-Klemmverbinder GN 277 ist mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN¿2391, DIN 2395 und DIN 2462 ausgelegt. An der Schraubstelle z verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen. Wenn werkzeuglos geklemmt werden soll, kann die Zylinderschraube, durch einen in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden. Laschen-Klemmverbinder GN 277 können mit Laschen-Klemmverbindern GN 271, GN 273 und GN 275 zu Gelenk-Klemmverbindern kombiniert werden.

Technische Eigenschaften:

• b Laschen- breite: 25
• Bohrung d1: B 15
• d2: 6.5
• Gewicht: 0.062 kg
• k: 25
• Kennziffer: 2 - mit Edelstahl-Zylinderschraube ISO 4762
• l1: 64
• l2: 25
• m: 29.5
• Oberfläche: SW - schwarz, RAL 9005, strukturmatt
• s: 10
• t: 12.5
• Werkstoff: AL - Aluminium
• z Schraub- stelle: M6-20
