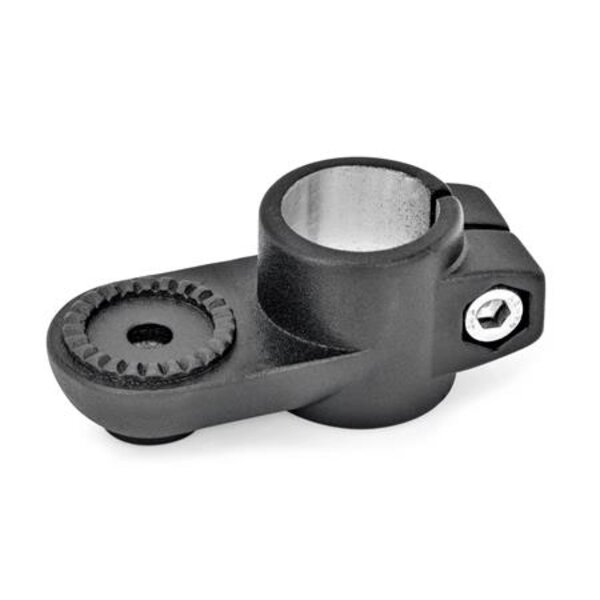

Die Klemmbohrung der Laschen-Klemmverbinder GN 274 ist mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN¿2391, DIN 2395 und DIN 2462 ausgelegt. An der Schraubstelle z verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen. Wenn werkzeuglos geklemmt werden soll, kann die Zylinderschraube, durch einen in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden. Laschen-Klemmverbinder GN 274 können mit Klemmverbindern GN 272, GN 276 und GN 278 zu Gelenk-Klemmverbindern kombiniert werden.

Technische Eigenschaften:

• b Laschen- breite: 40
• Bohrung d1: B 25
• d2: 8.5
• Form: AV - mit Außenverzahnung
• Gewicht: 0.170 kg
• k: 40
• Kennziffer: 2 - mit Edelstahl-Zylinderschraube ISO 4762
• l1: 95
• m: 43
• Oberfläche: SW - schwarz, RAL 9005, strukturmatt
• s: 13
• t: 20
• Werkstoff: AL - Aluminium
• z Schraub- stelle: M8-25
• Zubehör empf. Klemmhebel GN 911 für z l2: 63 | 78
