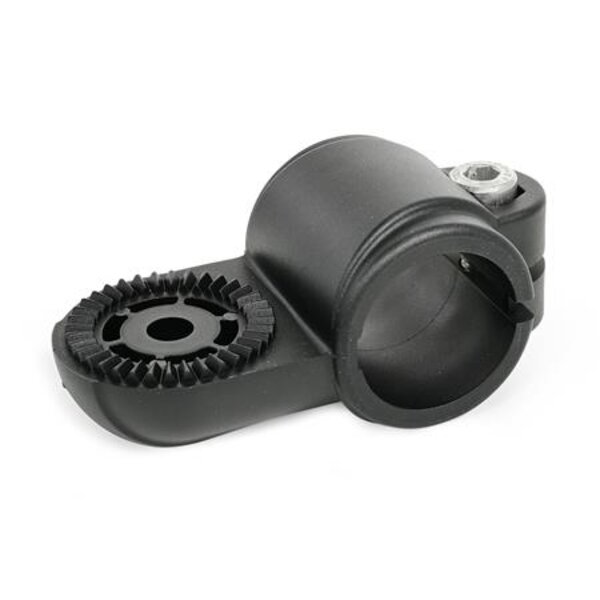

Die Befestigungslasche der Laschen-Klemmverbinder GN 278.9 ist wahlweise glatt oder mit Außen- bzw. Innenverzahnung ausgestattet. Die Klemmbohrung nimmt handelsübliche Konstruktionsrohre über den gesamten Querschnitt vollflächig auf. An der Schraubstelle z verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen. Durch Reduzierbuchsen GN 290 lassen sich die Bohrungsquerschnitte auf kleinere Durchmessern reduzieren. Wenn werkzeuglos geklemmt werden soll, kann die Zylinderschraube durch einen in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911.9 ersetzt werden. Laschen-Klemmverbinder GN 278.9 können mit Laschen-Klemmverbindern GN 272.9 und GN 276.9 zu Gelenk-Klemmverbinder kombiniert werden.

Technische Eigenschaften:

• b Laschenbreite: 40
• Bohrung d1: B 30
• d2: 8.5
• Farbe: SW - schwarz, RAL 9005, matt
• Form: AV - mit Außenverzahnung
• Gewicht: 0.083 kg
• k: 44.5
• Kennziffer: 2 - mit Edelstahl-Zylinderschraube ISO 4762
• l1: 95
• l2: 44
• m: 42
• s: 13.5
• t: 20
• Werkstoff: PA - Kunststoff, Polyamid
• z Schraubstelle: M8-25
• Zubehör empf. Klemmhebel GN 911.9 für z l3: 63 | 78
