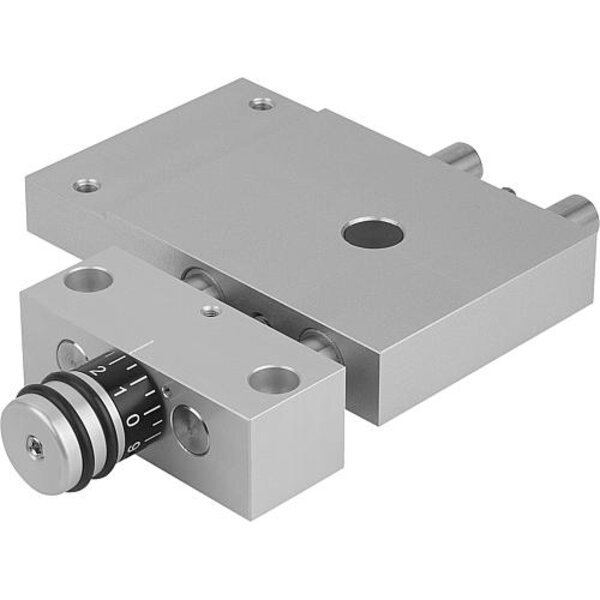

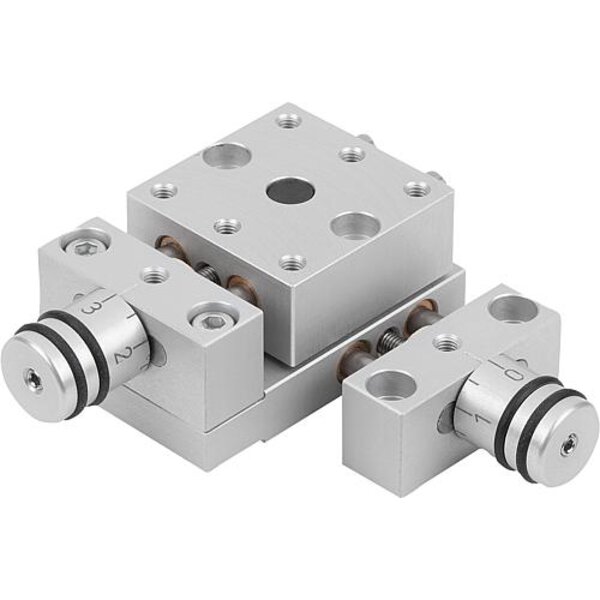

Werkstoff: Lagerbock und Schlitten Aluminium-Legierung, eloxiert. Führungssäulen Edelstahl, geschliffen. Spindel Edelstahl, gerolltes Gewinde. Führung Gleitlager, wartungsfrei. Ausführung: Radialspiel der Führung kleiner 0,02 mm. Axialspiel spielfrei. Spindel selbsthemmend, zusätzlich klemmbar. Hinweis: Durch die nahezu spielfreien Führungen und die absolut spielfreie Spindel, ist zum Verstellen kein Lösen und Klemmen der Spindel erforderlich. Die Skaleneinteilung beträgt 5 bzw. 10 Teilstriche, 1 Teilstrich entspricht 0,1 mm Verstellweg. Der Kreuztisch kann im Baukastenprinzip in seiner jeweiligen Baugröße unkompliziert mit Positioniertischen, Hubtischen und weiterem Zubehör kombiniert werden.

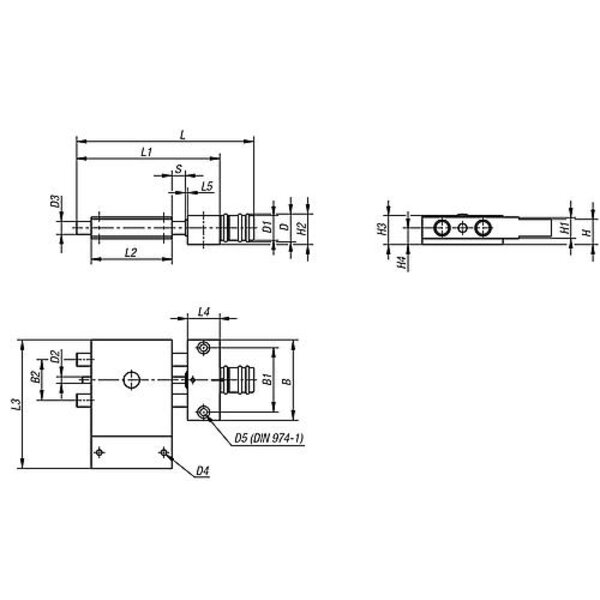

Technische Eigenschaften:

• Ausführung 1: kurze Ausführung
• B=Breite: 75
• B1: 60
• B2: 38
• Benennung: Kreuztisch
• D: 26
• D1: 23
• D2: M6x1
• D3: 12
• D4: M6
• D5: 6
• F1 N: 300
• F2 N : 300
• F3 N: X = 58 (100)
• Form: A
• Gewicht in kg (ERP): 0.9292
• H=Höhe: 23,5
• H1: 20
• H2: 29
• H3: 27
• H4: 15,5
• Hub S: 25
• L=Länge: 162
• L1: 133
• L2: 75
• L3: 120
• L4: 30
• L5: 2
• Material Grundkörper: Aluminium
• Mx Nm: 5,5
• My Nm: 3
• Mz Nm: 5,5
• PL Edelstahl: false
• REACh: false
• Ursprungs-Region: 09
