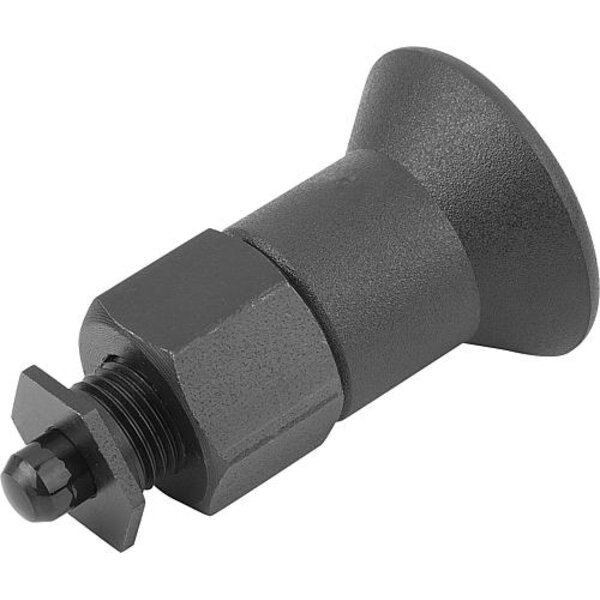

Werkstoff: Stahlausführung: Arretierstift gehärtet: Festigkeitsklasse 5.8. Edelstahlausführung: Arretierstift nicht gehärtet: Gewindehülse 1.4305. Arretierstift 1.4305. Pilzgriff Thermoplast schwarzgrau. Ausführung: Stahlausführung: Arretierstift gehärtet, geschliffen und brüniert. Edelstahlausführung: Arretierstift nicht gehärtet, geschliffen und blank. Hinweis: Diese Arretierbolzen eignen sich besonders für die Montage an dünnwandigen Bauteilen. Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C zu verwenden. Zubehör: Zum Festziehen der Anschraubmutter kann als Zubehörteil ein Doppel-Ringschlüssel mitgeliefert werden.

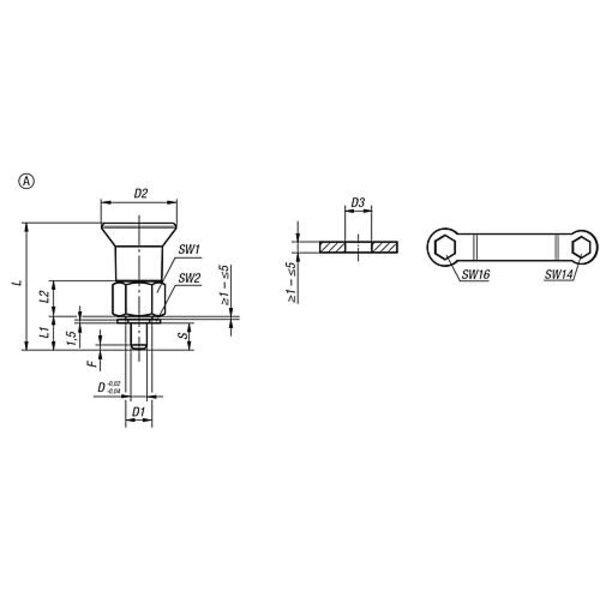

Technische Eigenschaften:

• Ausführung 1: ohne Rastnut
• Benennung: Arretierbolzen
• D=Bolzendurchmesser: 5
• D1=Gewinde: M10x1
• D2: 28
• D3: 10
• F x 30°: 1,3
• Farbe Komponente: schwarzgrau RAL 7021
• Federkraft Anfang F1 ca. N: 6
• Federkraft Ende F2 ca. N: 15
• Festigkeitsklasse: 5.8
• Form: A
• Gewicht in kg (ERP): 0.0380
• Größe: 1
• Hub S: 5-9
• L=Länge: 46,5
• L1: 11,5
• L2: 13
• L3: 10,5
• Material Grundkörper: Stahl
• Material Komponente: Thermoplast
• Oberfläche Grundkörper: gehärtet
• Produkttyp: für dünnwandige Teile
• SW1: 17
• SW2: 14
