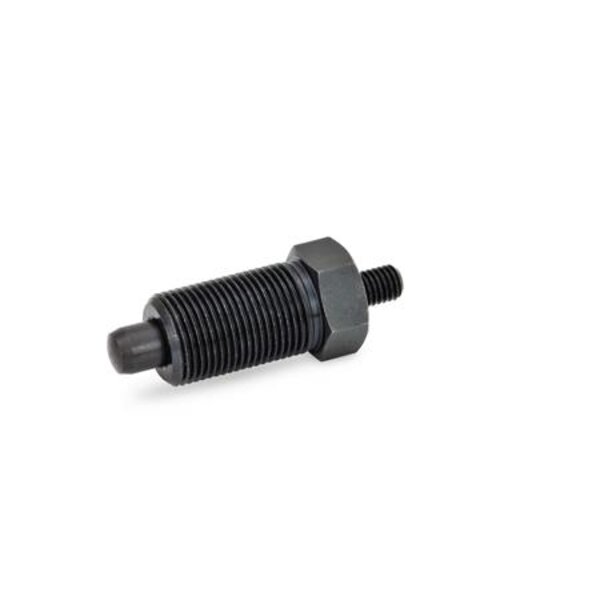

Die Rastbolzen GN 617 mit Gewindezapfen (Form G bzw. GK) sind für Anwendungsfälle gedacht, bei welchen die Betätigung des Rastbolzens nicht mit dem Standardknopf erfolgt. Die Rastbolzen sind konstruktiv so ausgelegt, dass sie in Endstellung (Druckfeder ist „auf Block“) auch axiale Kräfte aufnehmen können. Für Anwendungsfälle, bei denen diese wesentlich über der vom Bedienenden aufgebrachten Zugkraft liegen (Form G), sind Rastbolzen GN 817 vorzuziehen.

Technische Eigenschaften:

• Ende: 17
• Bolzendurchmesser d1: 5
• d2: M 10 x 1
• d4: M 5
• e: 13.8
• Federdruck in N ˜ Anfang: 7
• Form: G - ohne Kontermutter, mit Gewindezapfen
• Gewicht: 0.013 kg
• l1 ˜: 45
• l2: 5
• l3: 17
• l4: 5
• l5 min.: 15
• l6: 6
• l7: 4.5
• sw: 12
• Werkstoff: ST - Stahl
