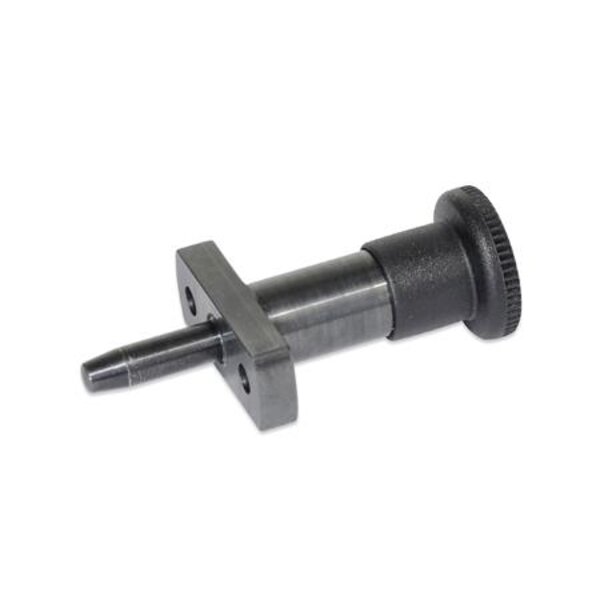

Rastbolzen GN 817.5 ermöglichen sehr präzise Positionierungen. Die Führung übernehmen Positionierbuchsen DIN 172 / 179 mit zylindrischer Bohrung. Die eigentliche Rastbohrung wird mit Positionierbuchsen GN 172.1 / 179.1 mit konischen Bohrungen ausgestattet. Durch die konische Form des Raststiftes / der Rastbohrung wird die Positionierung nahezu spielfrei und dadurch sehr genau. Form C mit Rastsperre wird eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Raststiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.

Technische Eigenschaften:

• Ende: 25
• max.: 10
• b: 13
• Bolzendurchmesser d1: 6
• d2: 23
• d3: 4.3
• d4: 34
• Federdruck in N ˜ Anfang: 6
• Form: C - mit Rastsperre
• Gewicht: 0.046 kg
• k: 23
• l2 Rast- weg: 9
• l3: 9
• l4: 45
• l5: 6
• l6: 25
• l7: 7
• l8 min.: 9
• l9: 17.5
• Länge l1: 18
• Werkstoff: ST - Stahl
