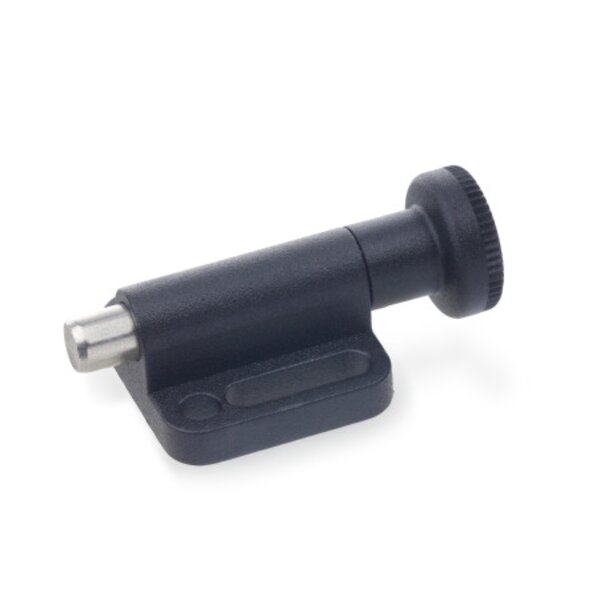

Rastbolzen GN 417 mit Flansch werden parallel zum Raststift befestigt und zeichnen sich damit durch eine besonders geringe Bauhöhe aus. Das Befestigungsbohrbild mit Langlöchern bietet großzügige Einstellmöglichkeiten z. B. bei der Verwendung an Aluminiumprofilen. Die Verwendung von Unterlegscheiben begünstigt die Befestigung über die Langlöcher. Rastbolzen mit Rastsperre (Form C) werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Herausziehen um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.

Technische Eigenschaften:

• Ende: 25
• Form C: 40
• b1: 39
• b2 Form B: 35
• b3: 14.5
• b4 : 6.5
• Bolzendurchmesser d1: 10
• d2: 25
• Federdruck in N ˜ Anfang: 4
• Form: B - ohne Rastsperre, mit Knopf
• Gewicht: 0.088 kg
• h1: 14.5
• h2: 6
• h3: 21.75
• k1 : 27
• k2: 6
• k3: 15
• k4 Form B: 13.5
• l1: 10
• l2: 22.5
• Werkstoff: ZD - Zink-Druckguss
