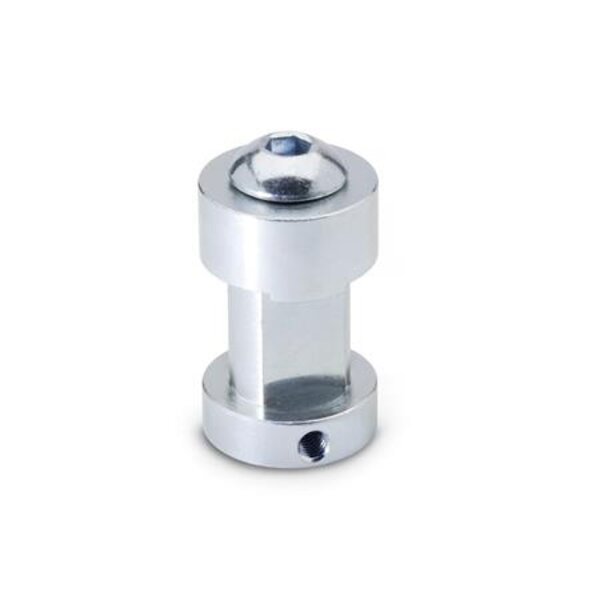

Halter für Andrückschrauben GN 801 wurden für verschiedene Schnellspanner in der Ausführung „offener Spannarm“ entwickelt. Der Halter kann auf dem Spannarm verschoben und mittels der Spannschraube in der gewünschten Position fixiert werden. Das Gewinde d2 dient zur Aufnahme der verschiedensten Druckschrauben, Federelementen und dergleichen. Dabei kann die optimale Spannhöhe eingestellt werden, ohne dass die Klemmung des Halters auf dem Spannarm gelöst wird.

Technische Eigenschaften:

• GN 812 GN 812.1: 200
• GN 820 GN 820.1 GN 820.2 GN 820.3 GN 820.4: 230
• GN 860 GN 862 GN 862.1: 200
• d3: M 5
• Durchmesser d1: 18
• für Schnell- spanner GN 810 GN 810.1: 230
• Gewicht: 0.038 kg
• Gewindedurchmesser d2: M 8
• l1: 31
• l2 : 38
• l3: 8
• s1 Höhe Spannarm: 18
• s2: 8.5
• t nutzbare Einschraub- länge der Andrück- schraube : 26
• Werkstoff: ST - Stahl
• x16: (37)
• x17: (17)
• x18: (25)
