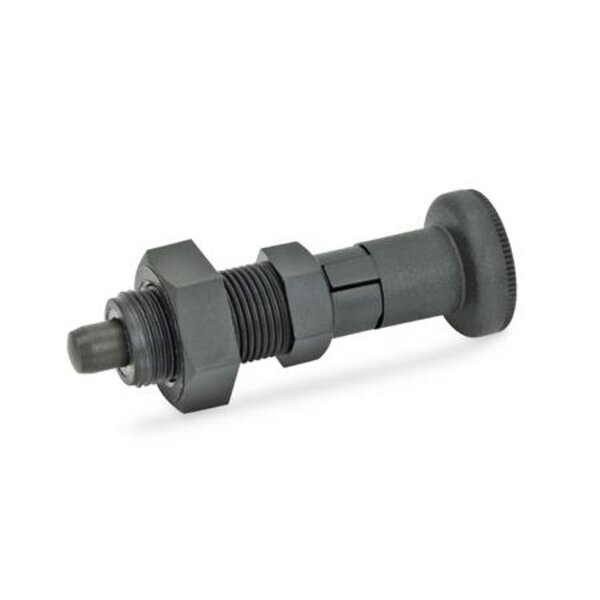

Rastbolzen GN 617.2 mit Kunststoff-Führung stellen eine preisgünstige Rastbolzen-Variante dar. Die Abmessungen entsprechen den Rastbolzen GN 617 bzw. GN 617.1. Die Rastbolzen der Form C / CK werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.

Technische Eigenschaften:

• Ende: 30
• Form C/CK: 7
• Bolzendurchmesser d1: 8
• d2: M 16 x 1,5
• d3: 31
• e ˜: 21.6
• Federdruck in N ˜ Anfang: 11
• Form: CK - mit Rastsperre, mit Kontermutter
• Gewicht: 0.032 kg
• l1 ˜: 69
• l2 Form B/BK: 8
• l3: 26
• l4: 8
• l5 ˜: 76
• max. Anzugs- moment in Nm: 18
• s: 10
• sw1: 19
• sw2: 24
• Werkstoff: ST - Stahl
