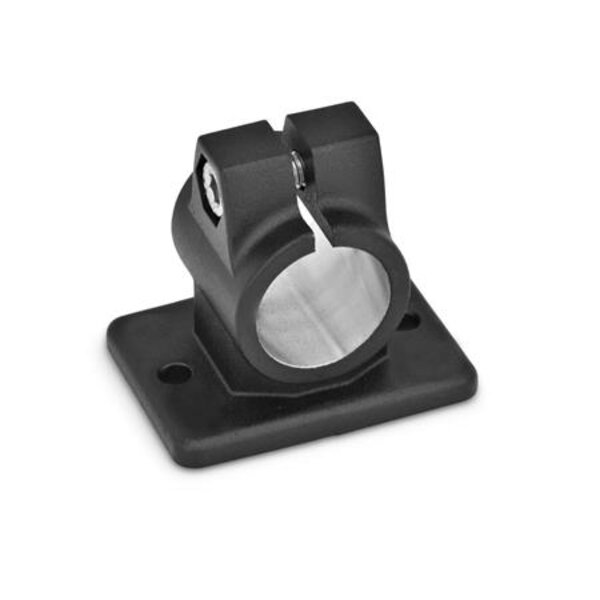

GANTER Flansch-Klemmverbinder
Flansch-Klemmverbinder, Aluminium
Artikelnummer: 480GN146.3-B20-40-2-SW
Die Klemmbohrungen der Flansch-Klemmverbinder GN 146.3 sind mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN¿2391, DIN 2395 und DIN 2462 ausgelegt.
Flansch-Klemmverbinder GN 146.3 sind auch zum Anbau an Profilsystemen geeignet.
An der Schraubstelle z verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen.
Wenn werkzeuglos geklemmt werden soll, kann die Zylinderschraube, durch einen in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.
Technische Eigenschaften:
- Bohrung d1: B 20
- d2: 6.5
- Gewicht: 0.186 kg
- Kennziffer: 2 - mit Edelstahl-Zylinderschraube ISO 4762
- Klemmlänge k: 40
- l1: 62
- l2: 40
- m: 30
- Oberfläche: SW - schwarz, RAL 9005, strukturmatt
- t: 7
- Werkstoff: AL - Aluminium
- x1: 52
- y1: 70
- y2: 53
- z Schraub- stelle: M8-25
- Preis inkl. MwSt.<span class="pricecomponent" ><span class="price" itemprop="price" content="25.57">25,57</span> <span class="currency" itemprop="priceCurrency" content="EUR">€</span></span>
- Preis exkl. MwSt.21,49 €
- Preis exkl. MwSt.21,49 €
Technische Daten
- Gewicht180 g
- EAN4045525649118
- Herstellerartikelnummer146.3-B20-40-2-SW
- Wellendurchmesser6.5
- Norm["DIN 2391", "DIN 2395", "DIN 2462"]
- ProduktartFlansch-Klemmverbinder
- Gewicht pro1
- Zolltarifnummer76090000
- Hersteller/MarkeGANTER
- Bohrungsdurchmesser20
- WerkstoffAluminium
- ECLASS 14.021-13-08-90 (Befestigungselement (Normalie, Werkzeugbau, nicht spezifiziert))
