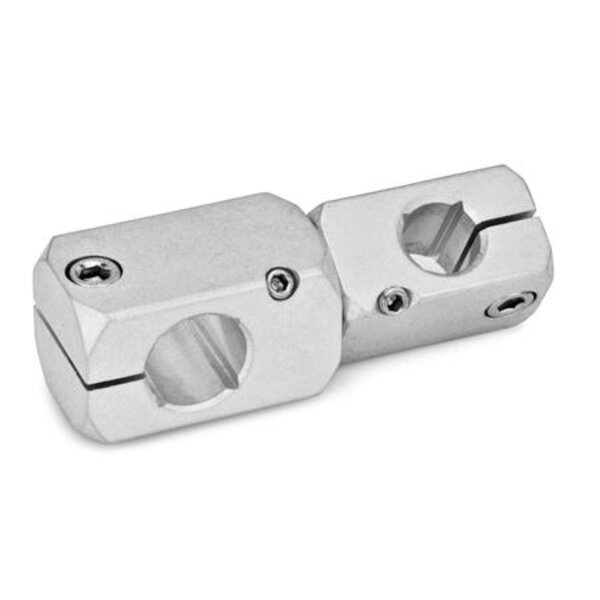

Die verdrehbaren Kreuz-Klemmhalter GN 475 verbinden Stangen und Rohre innerhalb des Klemmhaltersystems unter einem beliebig einstellbaren Winkel. Bei gelöster Winkelverstellung bleiben die Klemmhalterhälften formschlüssig verbunden. Die Klemmschrauben der Klemmgewinde d3 / d4 sind in der Standardausführung Zylinderschrauben mit Innensechskant DIN 912. Sie können durch Klemmhebelsets GN 511 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).

Technische Eigenschaften:

• für d4: 511-M6-25
• Bohrung d1: B 16
• Bohrung d2: B 16
• d3 Klemm- gewinde: M 6
• d4 Klemm- gewinde: M 6
• Gewicht: 0.139 kg
• k1: 25
• k2: 25
• Klemm- hebel für d3: 511-M6-25
• l1: 90.5
• l2: 20
• l3: 20
• m: 50.5
• Oberfläche: MT - matt, gleitgeschliffen
• Werkstoff: AL - Aluminium
