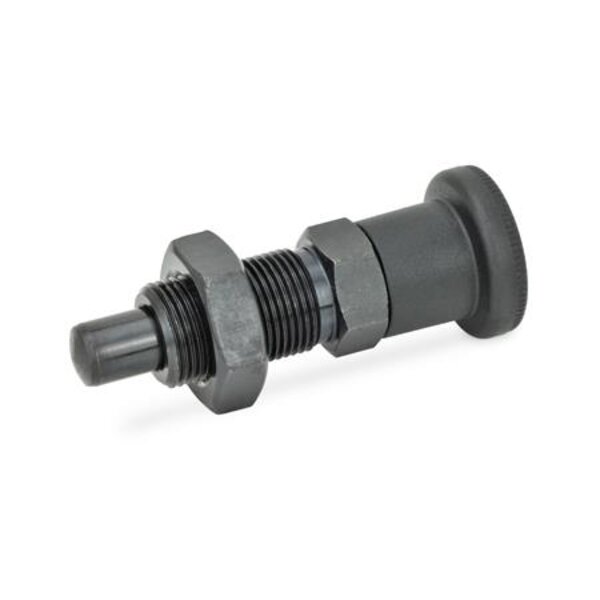

Rastbolzen GN 817 Form C / CK werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.

Technische Eigenschaften:

• Ende: 38
• Bolzendurchmesser d1: 10
• d2: M 16 x 1,5
• d3: 28
• d4: M 6
• d5: 10
• Feder- druck in N˜ Anfang: 9.5
• Form: BK - ohne Rastsperre, mit Kontermutter
• Gewicht: 0.080 kg
• k: 24
• l2: 58
• l3: 26
• l4: 8
• l5: 8.5
• l6: 4
• Rastweg l1: 12
• sw: 17
• Werkstoff: ST - Stahl
