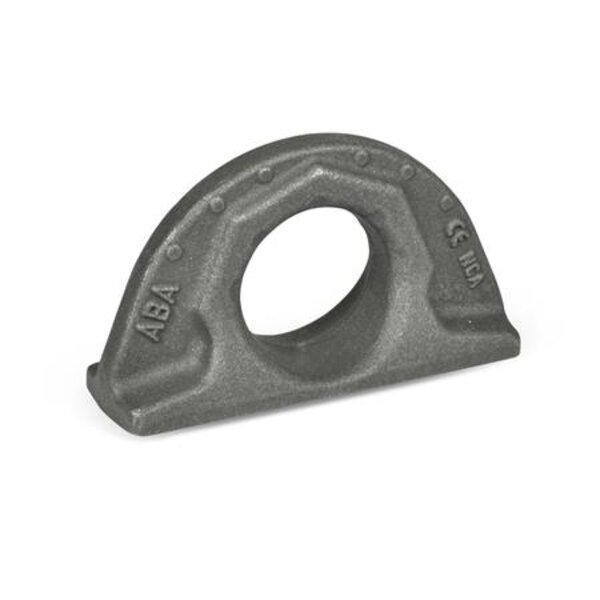

Anschlagpunkte GN 589 zum Anschweißen zeichnen sich durch ihre sehr niedere Bauform aus. Dabei bieten sie eine hohe dynamische und statische Festigkeit und sind allseitig belastbar, bei geprüfter Sicherheit (Sicherheitsfaktor 4). Die in obiger Tabelle angegebene Nenntragfähigkeit ist auf dem Anschlagpunkt deutlich lesbar angegeben. Sie gilt für den belastungsungünstigsten Fall der nebenstehend aufgeführten Belastungsarten. Anschlagpunkte GN 589 entsprechen der Maschinenrichtlinie 2006 / 42 / EG. Weitere Anwendungsrichtlinien enthält die Bedienanleitung, die jedem Lastbügel beigefügt ist (siehe auch unter www.ganternorm.com/de/service).

Technische Eigenschaften:

• Breite b: 100
• d: 35
• Gewicht: 0.435 kg
• h1: 41.5
• h2: 57
• k1: 16
• k2: 30
• max. zulässige Zurrkraft in daN (LC): 3200
• Nenntrag- fähigkeit in t (WLL): 1,6
• Werkstoff: ST - Stahl
