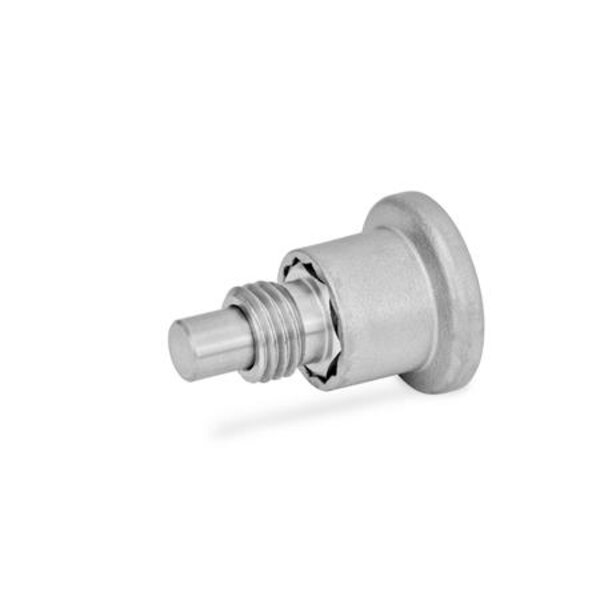

Edelstahl-Miniraster GN 822.7 zeichnen sich durch ihre besonders kompakten Abmessungen aus. Basierend auf dem Prinzip der Miniraster GN 822 vereinen sie deren vorteilhafte Bauart mit einer lückenlosen Reihe aller gängigen Größen an Bolzen und Gewinden. Damit stellen sie eine preisgünstige Alternative zu den Rastbolzen GN 607 / GN 607.1 der entsprechenden Größen dar. Bei gezogenem Raststift wird der Sechskant frei, so dass er mit einem Gabelschlüssel fest angezogen werden kann. Bei der Form CN kann der Knopf nach dem Einziehen des Raststiftes um 30° gedreht werden, wodurch er mittels Rastsperre in „eingezogener“ Postition gehalten wird.

Technische Eigenschaften:

• Ende: 12
• Bolzendurchmesser d1: 4
• d3: 21
• d4: 15
• Federdruck in N ˜ Anfang: 4
• Form: BN - ohne Rastsperre, mit Edelstahl-Knopf
• Gewicht: 0.028 kg
• Gewinde d2: M 8
• k: 16.5
• l1: 27.5
• l3: 6
• Rastweg: 5
• sw : 10
• Werkstoff: NI - Edelstahl
