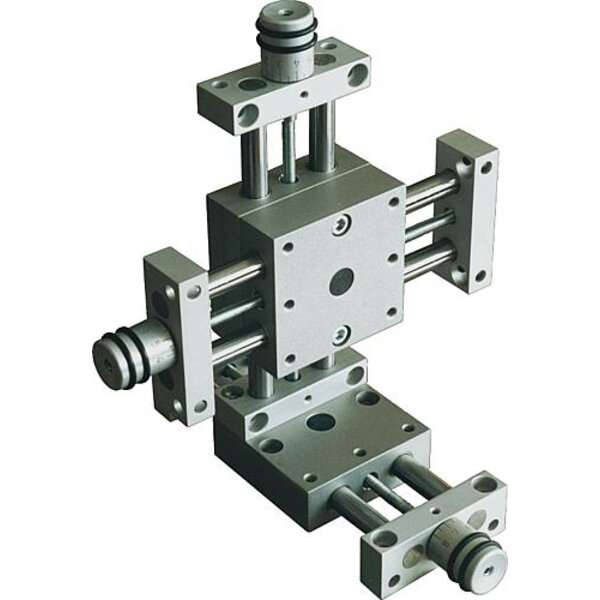

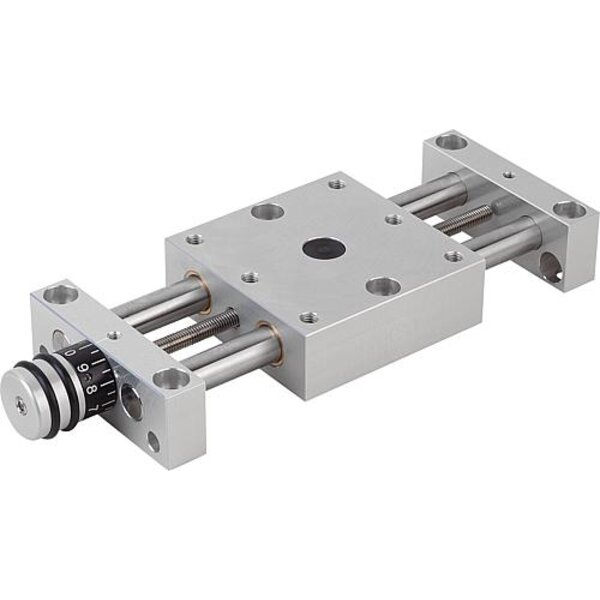

Werkstoff: Lagerbock und Schlitten Aluminium-Legierung, eloxiert. Führungssäulen Edelstahl, geschliffen. Spindel Edelstahl, gerolltes Gewinde. Führung Gleitlager, wartungsfrei. Ausführung: Radialspiel der Führung kleiner 0,02 mm. Axialspiel spielfrei. Spindel selbsthemmend, zusätzlich klemmbar. Bestellbeispiel: nlm 21120-04 Hinweis: Durch die nahezu spielfreien Führungen und die absolut spielfreie Spindel, ist zum Verstellen kein Lösen und Klemmen der Spindel erforderlich. Die Skaleneinteilung beträgt 5 bzw. 10 Teilstriche, 1 Teilstrich entspricht 0,1 mm Verstellweg. Der Positioniertisch kann im Baukastenprinzip in seiner jeweiligen Baugröße unkompliziert kombiniert werden.

Technische Eigenschaften:

• Ausführung 1: lange Ausführung
• B=Breite: 46
• B1: 36
• B2: 21
• Benennung: Positioniertisch
• D: 26
• D1: 23
• D2: M6x1
• D3: 8
• D4: M4
• D5: 4
• F1 N: 200
• F2 N : 200
• F3 N: 200
• Gewicht in kg (ERP): 0.3248
• H=Höhe: 24
• H1: 20
• H2: 27
• H3: 23
• H4: 14
• H5: 6
• Hub S: 48
• L=Länge: 148,5
• L1: 120
• L2: 46
• L3: 36
• L4: 12
• L5: 8,5
• Material Grundkörper: Aluminium
• Material Komponente: Edelstahl
• Mx Nm: 3,6
• My Nm: 3,6
• Mz Nm: 3,6
• Ursprungs-Region: 09
