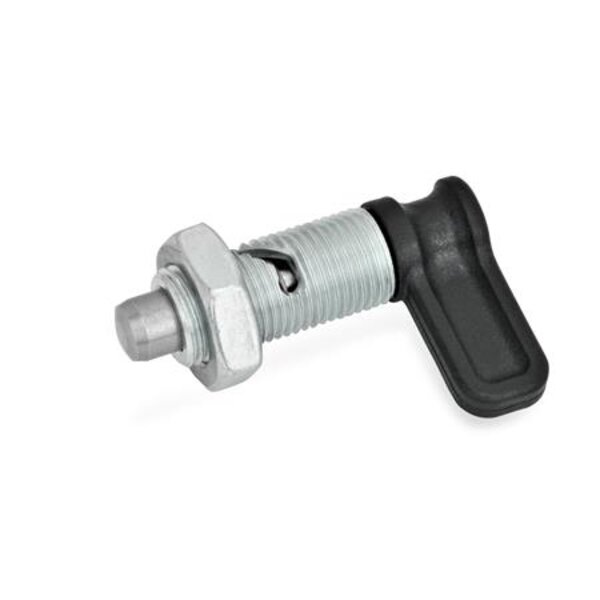

Kurven-Rastriegel GN 712 werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Durch Drehen des Riegels um 90° bzw. 120° entgegen dem Uhrzeigersinn wird der Raststift über eine Führungskurve eingezogen. Je nach Ausführung der Kurve geht der Raststift durch die Druckfeder wieder in die Ausgangstellung zurück (Form A), wird in eingezogener Stellung gehalten (Form R) oder zusätzlich gegen unbeabsichtigtes Zurückstellen gesichert (Form S). Bei dieser Sicherheitsvariante muss zum Bewegen des Raststiftes der Riegel zunächst axial aus der Rastkerbe gezogen werden.

Technische Eigenschaften:

• Ende: 20
• Aufnahmegewinde d2: M 16 x 1,5
• Bolzendurchmesser d1: 10
• d3: 16
• Federdruck in N ˜ Anfang: 6.5
• Form: RK - mit Rastsperre, mit Kontermutter
• Gewicht: 0.070 kg
• l1 ˜: 51
• l2: 8
• l3 min.: 35
• l4: 32
• Werkstoff: ST - Stahl
