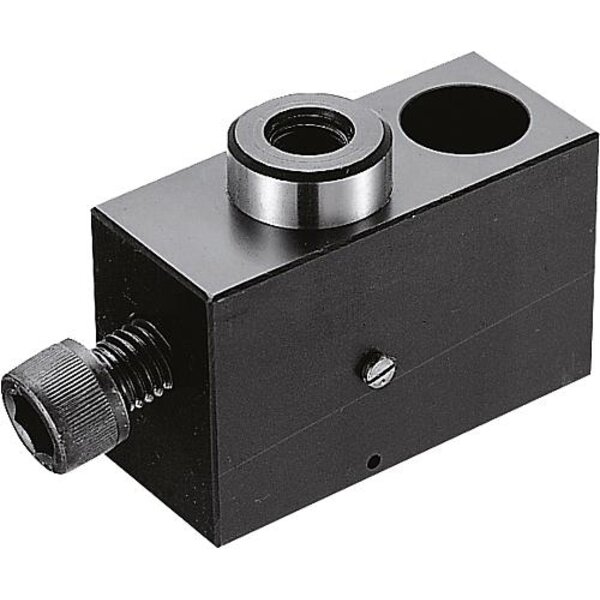

ABSTÜTZELEMENT MIT DRUCKBOLZEN, M06,
ABSTÜTZELEMENT MIT DRUCKBOLZEN, M06, H1=29, F=4000, VERGÜTUNGSSTAHL BRÜNIERT, KOMP:VERGÜTUNGSSTAHL VERGÜTET
Artikelnummer: 480K0921.06029
Werkstoff:
Vergütungsstahl.
Ausführung:
Grundkörper brüniert.
Druckbolzen vergütet und brüniert.
Bestellbeispiel:
K0921.06029

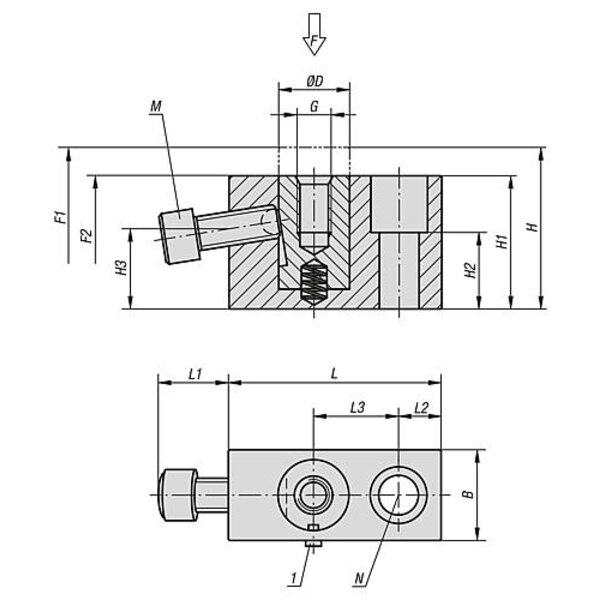

Zeichnungshinweis:
M = Kugeldruckschraube
N = Durchgangsbohrung für Zylinderschraube mit Innensechskant DIN 912
1) Verdrehsicherung
2) Schraubenauflage
3) Sechskantmutter
Technische Eigenschaften:
- Anziehdrehmoment Befestigungsschraube Nm: 7,5
- Ausführung 1: mit Druckbolzen
- B=Breite: 19
- Benennung: Abstützelement
- D=Außendurchmesser: 12
- F N: 4000
- Federkraft Anfang F1 ca. N: 0
- Federkraft Ende F2 ca. N: 6
- G=Gewinde: M6x10
- Gewicht in kg (ERP): 0.1480
- H=Gesamthöhe: 35
- H1=Höhe: 29
- H2: 15
- H3: 17,6
- L=Länge: 38
- L1: 13
- L2: 8
- L3: 15
- M: M6x16
- Material Grundkörper: Vergütungsstahl
- Material Komponente: Vergütungsstahl
- N: M6
- Oberfläche Grundkörper: brüniert
- Oberfläche Komponente: vergütet und brüniert
- Preis inkl. MwSt.<span class="pricecomponent" ><span class="price" itemprop="price" content="112.13">112,13</span> <span class="currency" itemprop="priceCurrency" content="EUR">€</span></span>
- Preis exkl. MwSt.94,23 €
- Preis exkl. MwSt.94,23 €
Technische Daten
- Gewicht148 g
- EAN4059245232772
- Herstellerartikelnummer104025
- ECLASS 14.021-13-04-03 (Lager (Normalie, Werkzeugbau))
- Gewicht pro1
- Zolltarifnummer84662020
- Hersteller/MarkeKIPP
