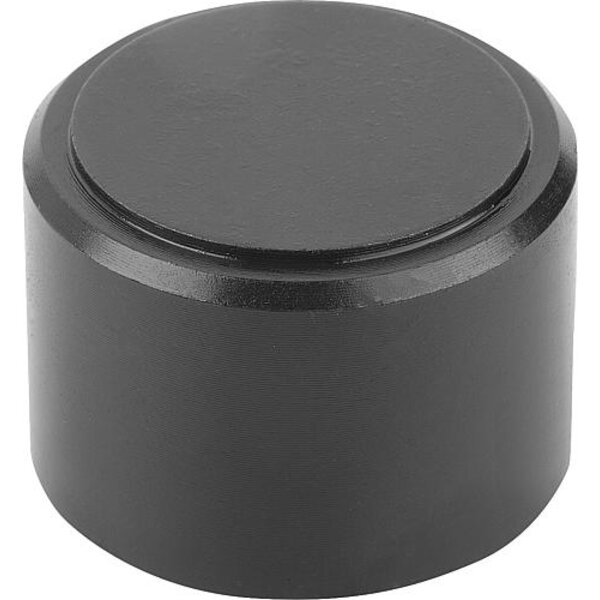

Werkstoff: Vergütungsstahl. Ausführung: gehärtet und brüniert. Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Verwendung: - Ein eingebauter O-Ring verhindert das Eindringen von Schmutz und Fremdteilchen. - Die Spannauflage schwenkt nach dem Spannen selbsttätig in die Nullstellung zurück. - Hohe Belastbarkeit bei geringer Baugröße. Zeichnungshinweis: 1) Bohrung für Stift als Verdrehsicherung

Technische Eigenschaften:

• Ausführung 1: selbsttätig rückschwenkend
• Befestigungsart: Innengewinde
• Belastbarkeit max. kN (nur bei statischer Belastung): 30
• Benennung: Pendelauflage
• D1=Außendurchmesser: 18
• D2=Gewinde: M5
• D3: 15
• D4: 7
• D5: 1,8
• Form: C
• Gewicht in kg (ERP): 0.0216
• H=Höhe: 14
• H1: 2,1
• H2: 0,8
• L6: 4,6
• Material Grundkörper: Vergütungsstahl
• Material Komponente: Vergütungsstahl
• Oberfläche Grundkörper: gehärtet und brüniert
• Produkttyp: Zylinder
• T=Gewindetiefe: 5
• T1: 3
• Ursprungs-Region: 08
