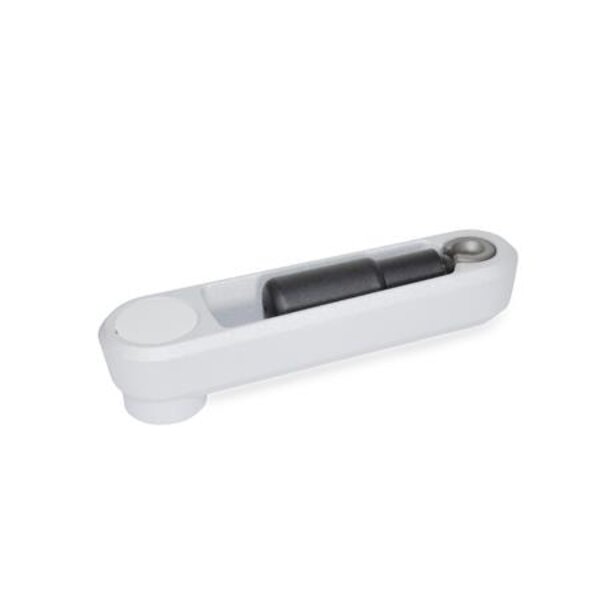

Bei Umleggriff-Handkurbeln GN 472.5 ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert. Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden. Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbsttätig wieder ein.

Technische Eigenschaften:

• Bohrung d1: B 12
• Bohrung filtercolumn: 12
• d2: 26.7
• d3: 35
• Farbe: SR - silber, RAL 9006, strukturmatt
• Gewicht: 0.197 kg
• h1: 23.5
• h2 ˜: 5.5
• h3: 29.5
• h4: 4.2
• h5 ˜: 57.5
• Kurbellänge l: 100
• Ø Umleggriff GN 798.5: 18
• Werkstoff: AL - Aluminium
