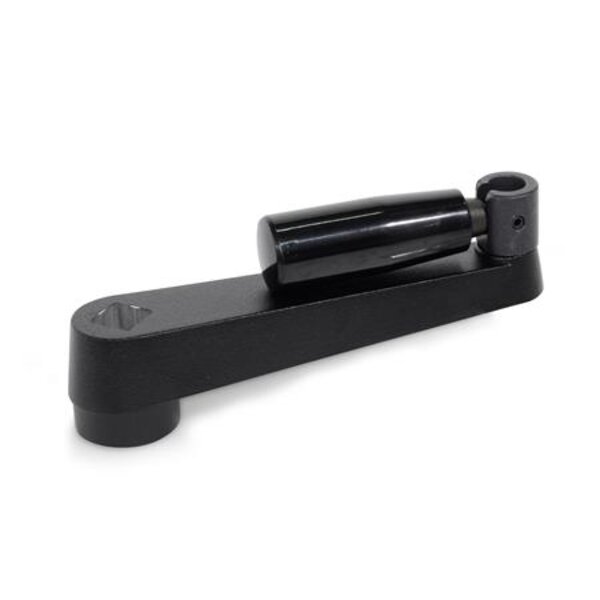

Bei Umleggriff-Handkurbeln GN 471.3 ist der Griff in der Bedienstellung in einer konischen Bohrung arretiert. Zum Umlegen muss er zunächst in Achsrichtung aus dem Konus gezogen werden. Durch eine Druckfeder wird der Griff in beiden Stellungen gehalten. Beim Ausklappen rastet er selbsttätig wieder ein.

Technische Eigenschaften:

• Bohrung filtercolumn: 17
• Bohrungskennzeichen: V - mit Vierkant
• d2: 35
• d3: 39
• Gewicht: 0.330 kg
• h1: 38
• h2: 26
• h3: 16
• h4: 19.5
• h5 ˜: 82.5
• Länge l: 160
• Ø Umleggriff GN 598: 26
• Vierkant s: V 17
• Werkstoff: AL - Aluminium
