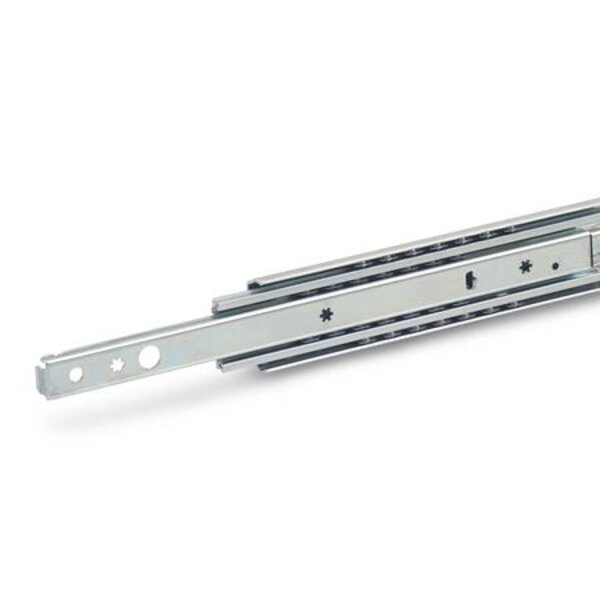

Teleskopschienen mit gedämpftem Selbsteinzug GN 1424 werden vertikal und paarweise verbaut. Der Hub erreicht ˜ 100 % der Nennlänge l1 (Vollauszug). Die Teleskopschienen werden im Paar geliefert. Der Einbau kann aufgrund der Mechanik beliebig links- oder rechtsseitig am Auszug erfolgen.Die Erreichbarkeit aller Montagebohrungen wird durch Hilfsbohrungen sichergestellt. Weitere produktionsbedingte Bohrungen können vorhanden sein, es sind jedoch nur die Montagebohrungen abgebildet.

Technische Eigenschaften:

• bei 100.000 Zyklen: 680
• Form: B - mit Stoppgummi
• Fs pro Paar in N bei 10.000 Zyklen: 750
• Gewicht: 2.100 kg
• Kennziffer: 2 - Befestigung über Senkbohrungen
• l2 Hub: 400
• l3: 800
• Länge l1: 400
• Oberfläche: ZB - verzinkt, blau passiviert
• Werkstoff: ST - Stahl
