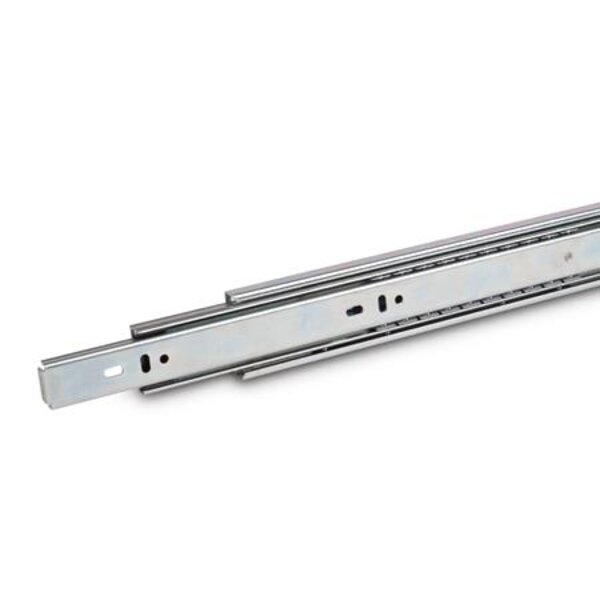

Teleskopschienen GN 1410 werden vertikal und paarweise verbaut. Der Hub erreicht ˜ 100 % der Nennlänge l1 (Vollauszug). Die Teleskopschienen werden im Paar geliefert. Der Einbau kann aufgrund der Mechanik beliebig links- oder rechtsseitig am Auszug erfolgen.Die Erreichbarkeit aller Montagebohrungen wird durch Hilfsbohrungen sichergestellt. Weitere produktionsbedingte Bohrungen können vorhanden sein, es sind jedoch nur die Montagebohrungen abgebildet.

Technische Eigenschaften:

• bei 100.000 Zyklen: 360
• Form: F - mit Stoppgummi, Arretierung hinten, Trennfunktion
• Fs pro Paar in N bei 10.000 Zyklen: 480
• Gewicht: 1.040 kg
• Kennziffer: 1 - Befestigung über Durchgangsbohrungen
• l2 Hub: 350
• l3: 700
• Länge l1: 350
• Oberfläche: ZB - verzinkt, blau passiviert
• Werkstoff: ST - Stahl
