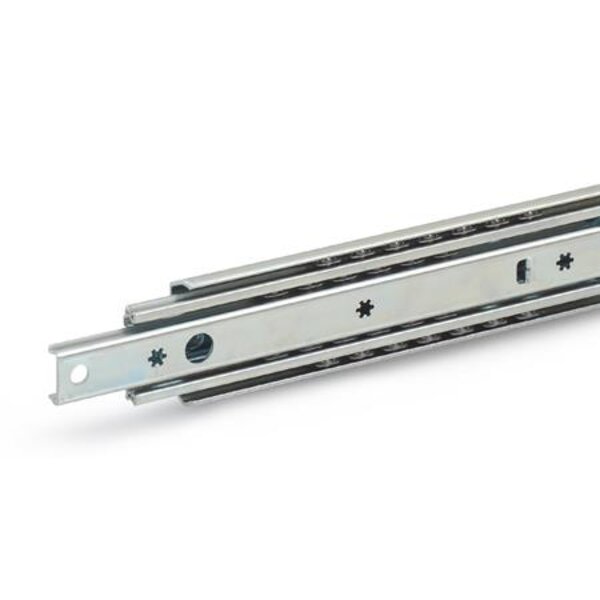

Teleskopschienen mit Selbsteinzug GN 1422 werden vertikal und paarweise verbaut. Der Hub erreicht ˜ 100 % der Nennlänge l1 (Vollauszug). Die Teleskopschienen werden im Paar geliefert. Der Einbau kann aufgrund der Mechanik beliebig links- oder rechtsseitig am Auszug erfolgen.Die Erreichbarkeit aller Montagebohrungen wird durch Hilfsbohrungen sichergestellt. Weitere produktionsbedingte Bohrungen können vorhanden sein, es sind jedoch nur die Montagebohrungen abgebildet.

Technische Eigenschaften:

• bei 100.000 Zyklen: 640
• Form: B - mit Stoppgummi
• Fs pro Paar in N bei 10.000 Zyklen: 940
• Gewicht: 1.500 kg
• Kennziffer: 2 - Befestigung über Senkbohrungen
• l2 Hub: 285
• l3: 585
• Länge l1: 300
• Oberfläche: ZB - verzinkt, blau passiviert
• Werkstoff: ST - Stahl
