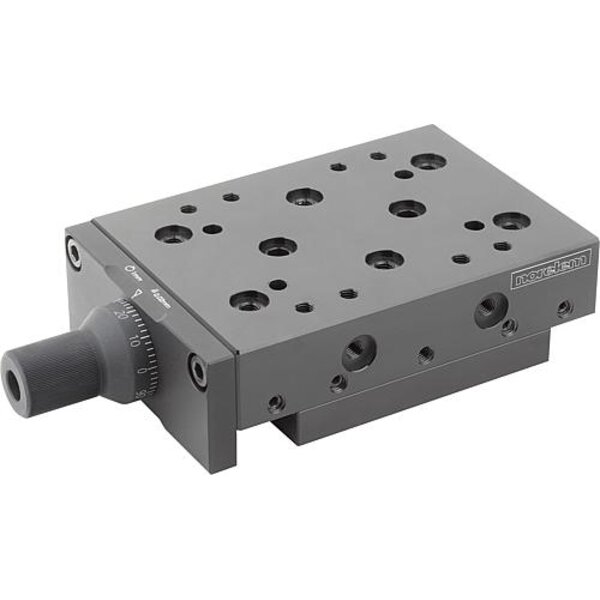

Werkstoff: Aluminium EN AW-6082. Ausführung: schwarz eloxiert. Bestellbeispiel: nlm 21010-020030 Hinweis: Diese präzisen Schlittenführungen werden unter anderem eingesetzt im Maschinen-, Vorrichtungs- und Messgerätebau sowie in der optischen und feinmechanischen Industrie. Der angegebene zulässige Belastungswert (F) ist für statische Belastung ausgelegt. Die Drehmomentwerte gelten nur bei mittig stehendem Schlitten. TI = Anzahl der Befestigungsbohrungen E1/E2/MI im Innenteil. TA = Anzahl der Befestigungsbohrungen E/E1/MA im Außenteil. TM = Anzahl der Zentrierbohrungen D1 im Innenteil. TN = Anzahl der Zentrierbohrungen D1 im Außenteil. Vorteile: An sämtlichen Gewindebohrungen befindet sich eine zusätzliche Zentrierbohrung. In Verbindung mit unseren Zentrierringen 20240 können weitere Verbindungselemente passgenau auf dem Schlitten montiert werden. Schnelle und nachträgliche Kombinierbarkeit in x-y-z Richtung.

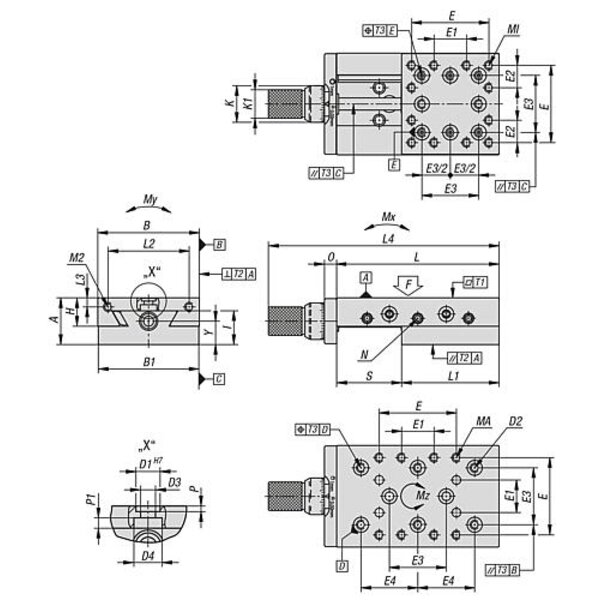

Technische Eigenschaften:

• A: 23
• Ausführung 1: mit Mikrometerspindel
• B=Breite: 50
• B1: 49,5
• Benennung: Schwalbenschwanz-Schlittenführung
• D1: 7
• D2: M4
• D3: 4,3
• D4: 8,2
• E: 38
• E1: 16
• E2: 11
• E3: 28
• E4: 28
• F N: 540
• Farbe Grundkörper: schwarz
• Gewicht in kg (ERP): 0.2649
• H: 14
• Hub S: 15
• I: 16,2
• K: 18
• K1: 14
• L=Plattenlänge: 67
• L1: 48
• L2: 40
• L3: 4,5
• L4: 100,6
• M2: M4
• MA: M4x8
• Material Grundkörper: Aluminium
• MI: M4x6
• Mx Nm: 2,5
• My Nm: 8
• Mz Nm: 2,3
• N: M4
• O: 6
• Oberfläche Grundkörper: eloxiert
• P: 1,6
• P1: 3
• Spindel: M6x1
• Stahlschlüssel Grundkörper: EN AW-6082
• T1: 0,03
• T2: 0,03
• T3: 0,04
• TA: 8
• Tl: 12
• TM: 8
• TN: 8
• Y: 11,5
